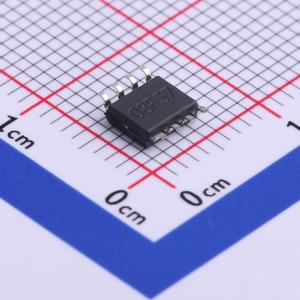

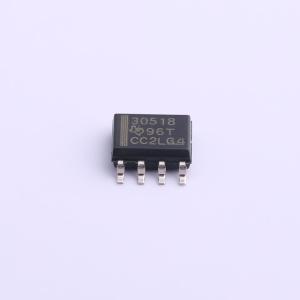

温馨提醒：图片仅供参考，商品以实物为准
TPS3305-18DR
双处理器监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS3305 具有看门狗计时器的双处理器电压监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS3305-18DR
- 商品编号
- C527681
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.7V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 1.68V；2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 2 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 静态电流(Iq) | 40uA |
商品概述
用于基于 DSP 和处理器系统的双路监控电路；具备 200ms 固定延迟时间的上电复位发生器，无需外部电容；看门狗定时器在 SENSEn ≥ VΠ 时重新触发复位输出；具备温度补偿电压基准
商品特性
- 最大电源电流 40μA
- 电源电压范围：2.7V 至 6V
- 当 VDD ≥ 1.1V 时，复位输出明确
- MSOP-8 和 SO-8 封装
- 温度范围：-40°C 至 +85°C
应用领域
- 处理器电源监控
- 工业设备
- 汽车系统
- 便携式/电池供电设备
- 无线通信系统
- 笔记本/台式电脑
