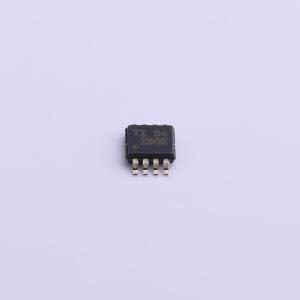

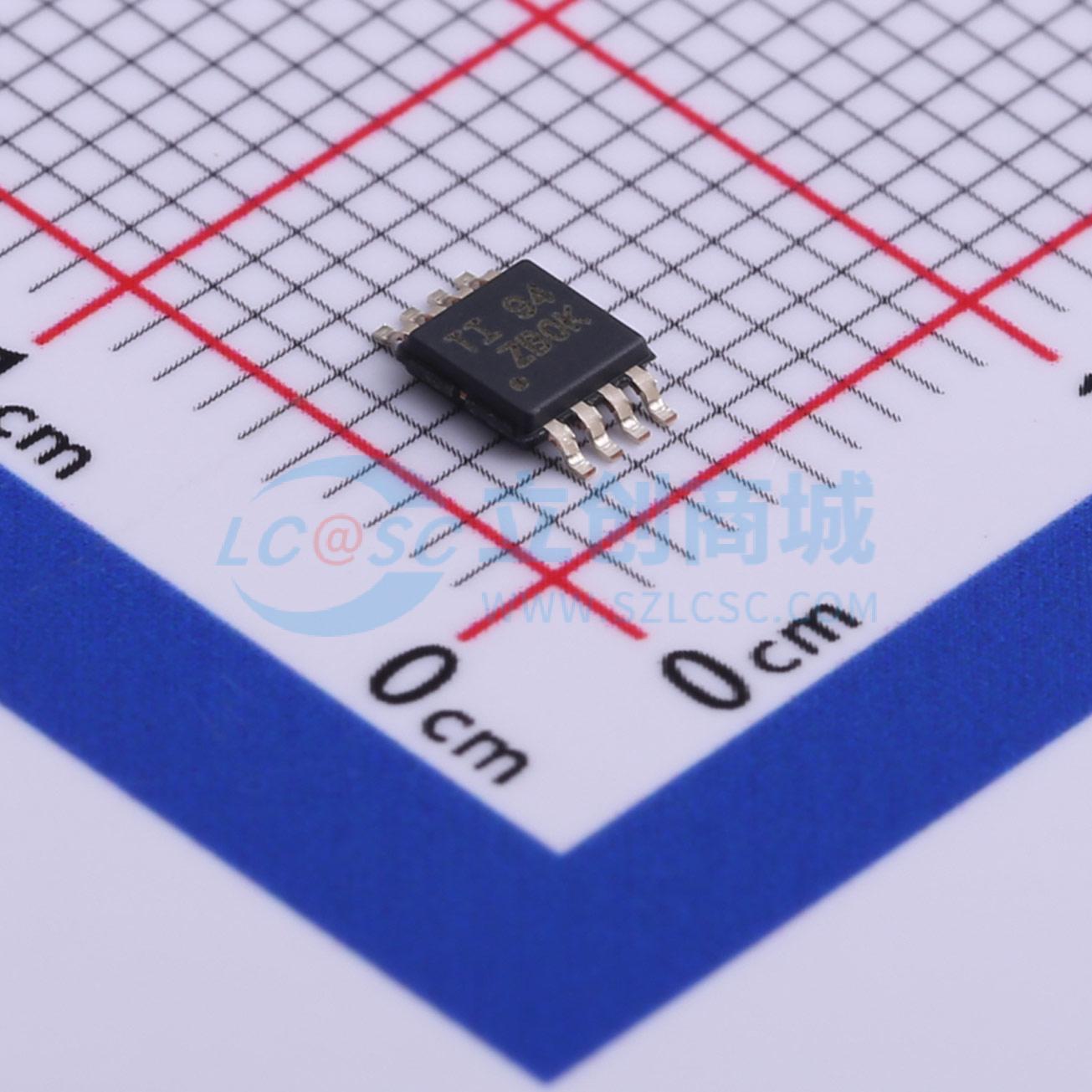

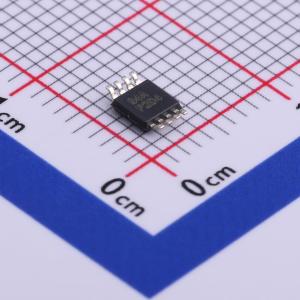

TCA9617BDGKR

2位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9617B 具有断电高阻抗的 2 位电平转换 1MHz I2C/SMBus 缓冲器/中继器
品牌名称: TI(德州仪器)
商品型号: TCA9617BDGKR
商品编号: C527429
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

TCA9617B是一款专门用于 I²C 总线和SMBus系统的BiCMOS双路双向缓冲器。此器件可在混合应用中提供低电压（低至0.8V）和较高电压（2.2V至5.5V）间的双向电压水平转换（上行转换模式和下行转换模式）。电平转换期间，这个器件在不损失系统性能的情况下可扩展 I²C 和相似的总线系统。 TCA9617B缓冲 I²C 总线上的串行数据(SDA)和串行时钟(SCL)信号，从而将550pF的两条总线连接至一个 I²C 应用。这款器件也可用于将总线隔离为电压和电容两部分。

商品特性

双通道双向 I²C 缓冲器
支持标准模式、快速模式(400kHz)和快速模式+(1MHz) I²C 操作
在A侧上，运行电源电压范围为0.8V至5.5V
在B侧上，运行电源电压范围为2.2V至5.5V
从0.8V至5.5V和2.2V至5.5V的电压电平转换
针对TCA9517的封装和功能替代产品
高电平有效中继器启用输入
漏极开路 I²C I/O
5.5V电压容错 I²C 和启用输入支持
无闭锁操作
断电高阻抗 I²C 总线引脚
器件上支持时钟扩展和多主机仲裁
闩锁性能超出JESD 78 II类规范要求的100mA
静电放电(ESD)保护性能超过JESD 22规范的要求4000V人体放电模式(A114 - A)1500V充电器件模型(C101)

应用领域

服务器
路由器（电信交换设备）
工业设备
具有多个I2C从器件和/或印刷电路板(PCB)走线较长的产品

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	1Mbps
	工作电压(VCCA)	800mV~5.5V

	属性	参数值
	工作电压(VCCB)	2.2V~5.5V
	元件数	1
	每个电路通道数	2
	输出类型	开漏
	工作温度	-40℃~+85℃
	特性	-
