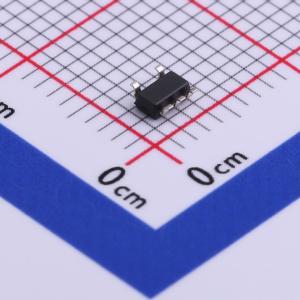

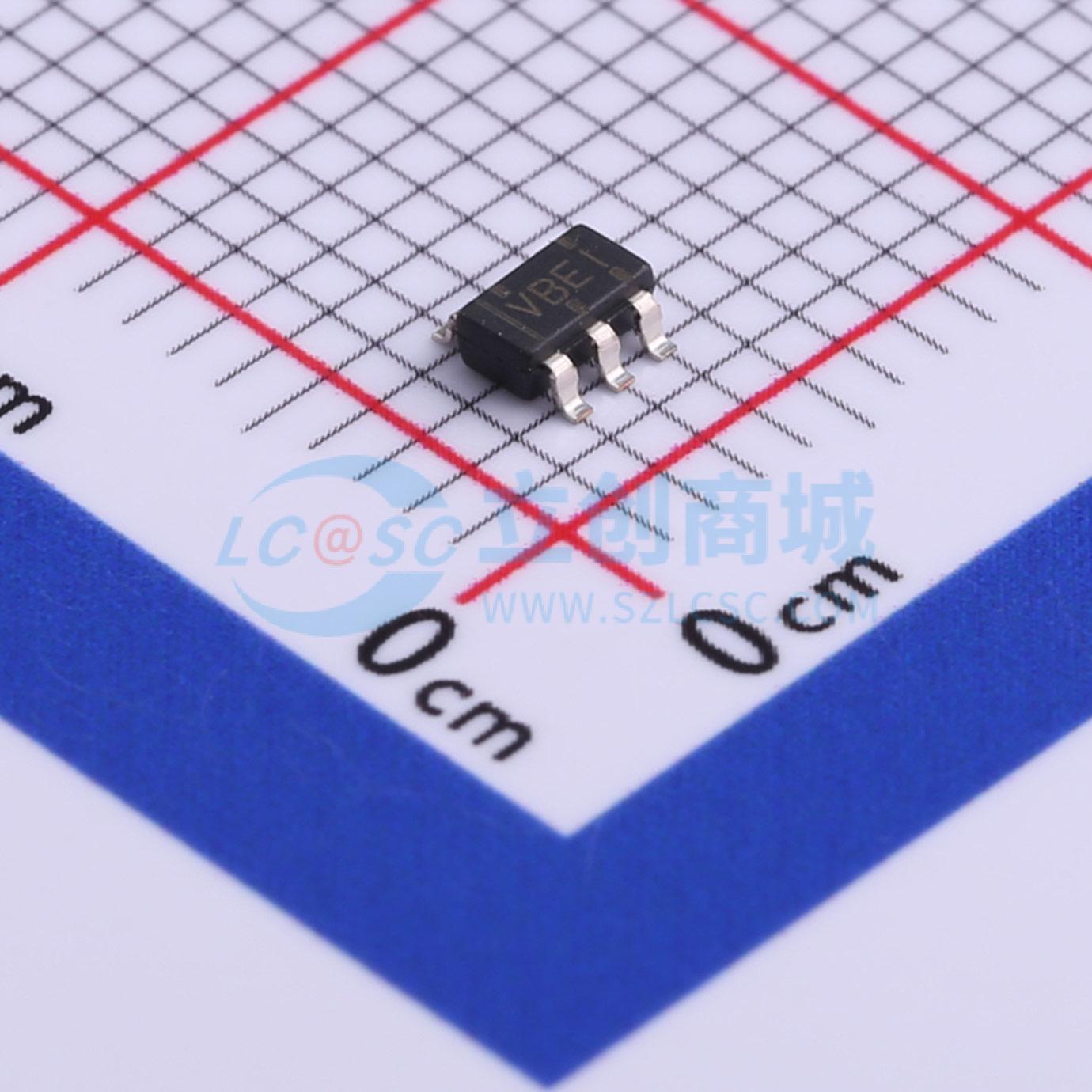

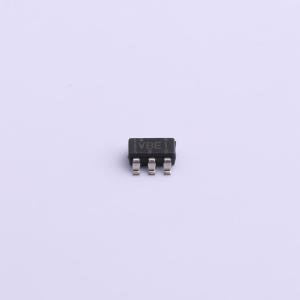

TLV2241IDBVR
每通道1μA，轨到轨输入/输出运算放大器
- 描述
- TLV2241 单通道、12V、5.5kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2241IDBVR
- 商品编号
- C527436
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5.5kHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 2V/ms | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 800nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 1uA | |
| 输出电流 | 200uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-1.25V；1.25V~6V | |
| 功能特性 | - |
商品概述
TLV224x系列是单电源通用运算放大器，每通道仅具有1μA的极低供电电流。极低供电电流搭配极低输入偏置电流，可适配兆欧级电阻；该系列产品具备良好的直流精度，可适配多种供电场景。
商品特性
- 微功耗运行，每通道供电电流仅1μA
- 支持输入输出轨到轨
- 增益带宽积为5.5kHz
- 电源电压工作范围为2.5V~12V，最大推荐电源电压为12V，电气特性分别在2.7V、5V、12V下标定
- 提供两个温度等级：商用等级工作环境温度范围0℃~70℃，工业等级工作环境温度范围-40℃~125℃
- 采用超小型封装，具体为TLV2241采用5引脚SOT-23封装，TLV2242采用8引脚MSOP封装
- 典型失调电压低至600μV，共模抑制比为100dB，2.7V条件下最小开环增益为100V/mV，保障直流精度
- 具备18V反向电池保护，输入端支持5V过轨工作
- 最大额定参数：电源电压最高为16.5V，差分输入电压范围为±VCC，任意输入引脚输入电流范围为±10mA，输出电流范围为±10mA，最高结温为150℃，存储温度范围为-65℃~150℃
应用领域
- 适用于便携式长续航设备
- 适用于锂离子电池供电系统
- 适用于各类微功耗微控制器系统，兼容MSP430
