温馨提醒：图片仅供参考，商品以实物为准

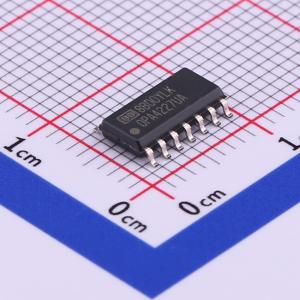

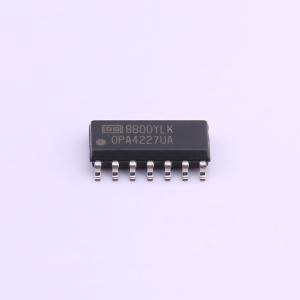

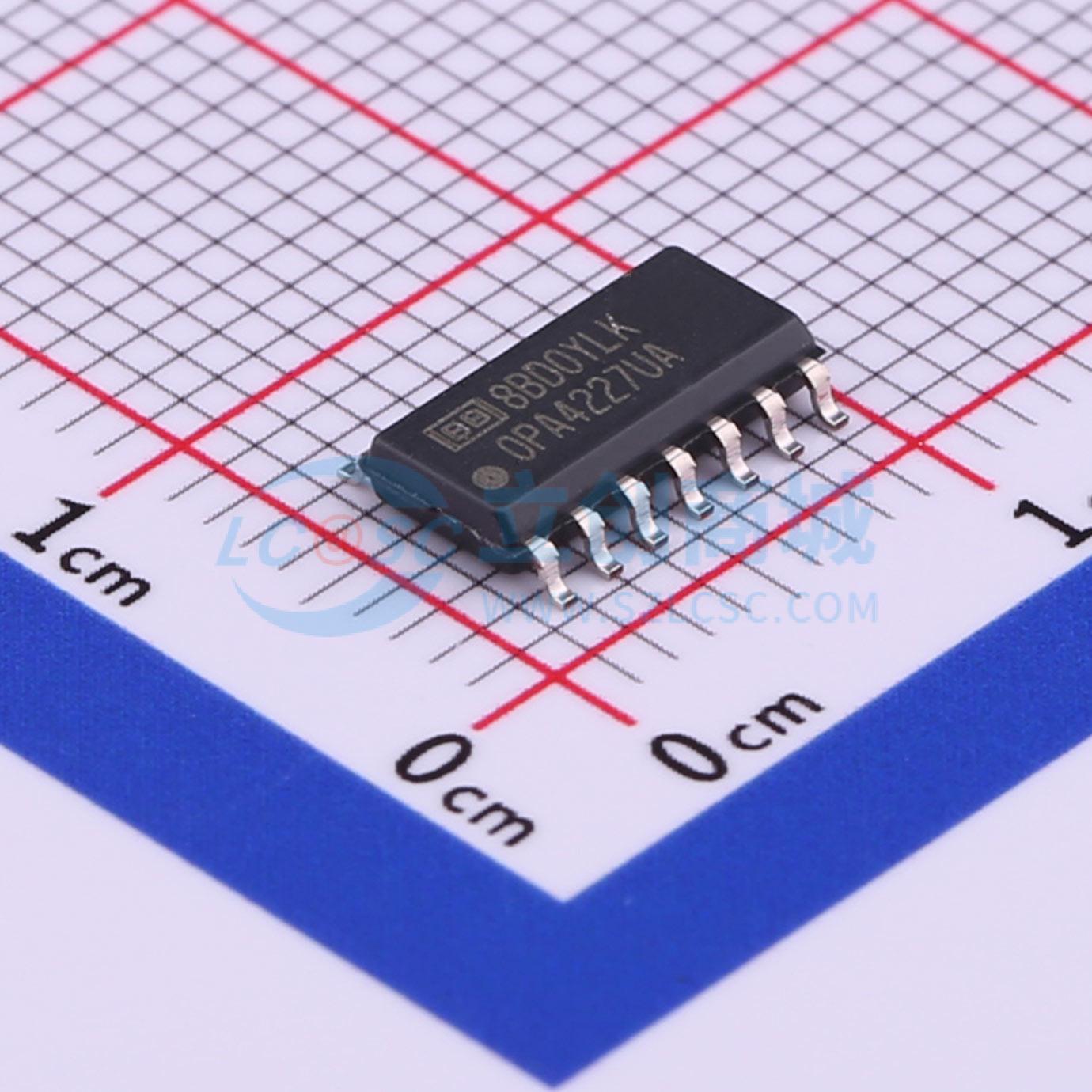

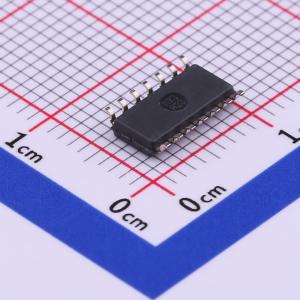

OPA4227UA/2K5
OPAx22x系列运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4227 四通道高精密低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4227UA/2K5
- 商品编号
- C529291
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 8MHz | |
| 输入失调电压(Vos) | 75uV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 2.3V/us | |
| 输入偏置电流(Ib) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | 3nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 138dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.2mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -18V~-2.5V；2.5V~18V |
商品概述
OPAx22x 系列运算放大器兼具低噪声、宽带宽和高精度等特性，因此是同时需要交流和精密直流性能应用的理想选择。 OPAx227 具有稳定的单位增益并具有高压摆率(2.3V/μs)和宽带宽(8MHz)。OPAx228 针对5 倍或更大的闭环增益进行了优化，并提供更高的速度以及10V/μs 压摆率和33MHz 带宽。 OPAx227 和OPAx228 系列运算放大器非常适合专业音频设备。此外，低静态电流和低成本使得它们非常适合于对高精度有严格要求的便携式应用。 OPAx227 和OPAx228 系列运算放大器是行业标准型OP-27 和OP-37 的引脚对引脚替代产品，在整个电路板上都有重大改进。为了节省空间和降低每通道成本，还提供双通道和四通道版本。 OPAx227 和OPAx228 采用DIP-8 和SO-8 封装。OPA4227 和OPA4228 采用具有标准引脚配置的DIP-14 和SO-14 封装。额定工作温度范围是 -40°C 至85°C。
商品特性
- 低噪声：3nV/√Hz
- 宽带宽：OPA227：8MHz，2.3V/μs；OPA228：33MHz，10V/μs
- 建立时间：5μs（相对于OP-27 显著改善）
- 高CMRR：138dB
- 高开环增益：160dB
- 低输入偏置电流：10nA（最大值）
- 低失调电压：75μV（最大值）
- 宽电源电压范围：±2.5V 至±18V
- OPA227 取代OP-27、LT1007、MAX427
- OPA228 取代OP-37、LT1037、MAX437
- 单通道、双通道和四通道版本
应用领域
- 数据采集
- 电信设备
- 地球物理学分析
- 振动分析
- 光谱分析
- 专业音频设备
- 有源滤波器
- 电源控制
