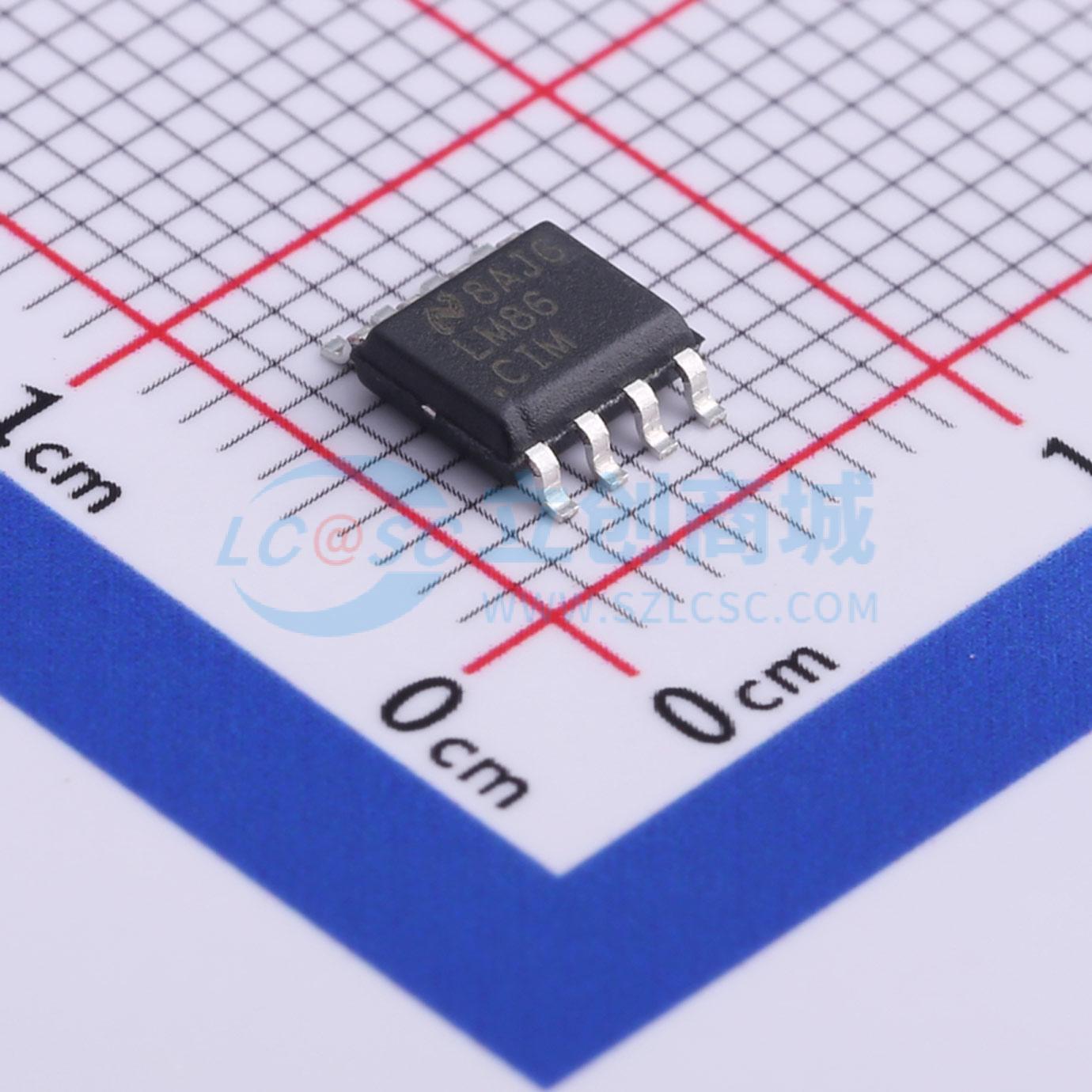

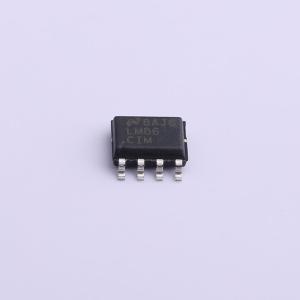

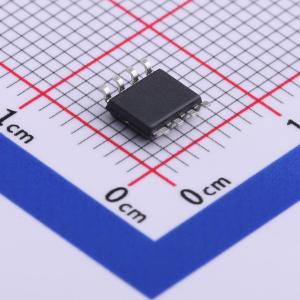

LM86CIMX/NOPB
±0.75°C 精确的远程二极管和本地数字温度传感器，带两线接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM86 具有 SMBus 接口的 ±0.75°C 远程和本地温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM86CIMX/NOPB
- 商品编号
- C529296
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.279克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | 0℃~+125℃ | |
| 精度 | ±3℃ | |
| 工作电压 | 3V~3.6V | |
| 待机电流 | 1.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus | |
| 温度转换时间 | 34.4ms | |
| 温度分辨率 | 11bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；多通道温度感测；出厂温度校准；片内数字滤波/平均处理；可配置温度输出；低功耗待机；自诊断功能 |
商品概述
LM86是一款带双线系统管理总线（SMBus）串行接口的11位数字温度传感器。LM86可精确测量自身温度以及外部设备的温度，例如处理器热二极管或连接二极管的晶体管如2N3904。只要目标芯片上有专用二极管（半导体结），使用LM86就可以精确确定任何ASIC的温度。LM86的远程传感器精度为±0.75℃，针对移动Pentium™ III热二极管的1.008典型非理想因子进行了出厂校准。LM86带有偏移寄存器，可测量其他二极管，无需持续软件管理。当任何温度超出由高温和低温限制寄存器设定的预编程窗口，或超过T_CRIT温度限制时，ALERT输出将被激活。当任何温度超过T_CRIT编程限制时，T_CRIT_A将被激活。
商品特性
- 可精确检测远程IC的芯片温度或二极管结温度
- 偏移寄存器允许精确检测多种热二极管
- 板载本地温度检测
- 远程二极管温度数据格式为10位加符号，分辨率为0.125℃
- T_CRIT_A输出可用于系统关断
- ALERT输出支持SMBus 2.0协议
- SMBus 2.0兼容接口，支持TIMEOUT功能
- 提供8引脚VSSOP和SOIC封装
应用领域
- 计算机系统热管理（例如笔记本电脑、台式机、工作站、服务器）
- 电子测试设备
- 办公电子设备
