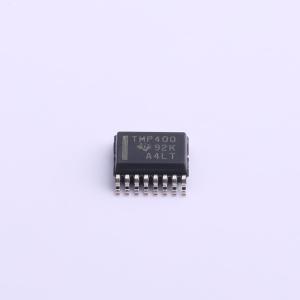

温馨提醒：图片仅供参考，商品以实物为准
TMP400AIDBQR
TMP400AIDBQR
- 描述
- TMP400 采用 QSSOP-16 封装、具有 N 因数和串联电阻校正的远程和本地温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP400AIDBQR
- 商品编号
- C527674
- 商品封装
- SSOP-16-0.635mm
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | ±1℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus | |
| 温度转换时间 | 115ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；多通道温度感测；可配置温度输出；低功耗待机；自诊断功能 |
商品概述
TMP400是一款内置本地温度传感器的远程温度传感器监测器。远程温度传感器二极管连接晶体管通常是低成本的NPN-或PNP-型晶体管或二极管，是微控制器、微处理器或FPGA的组成部分。对于多家IC制造商，远程精度为±1℃，无需校准。双线串行接口支持SMBus写字节、读字节、发送字节和接收字节命令，可用于编程报警阈值和读取温度数据。TMP400可通过编程自定义:串联电阻消除、非理想因数、分辨率和阈值限制。其他功能包括:最低和最高温度监测、宽远程温度测量范围（最高达+127.9375℃）、二极管故障检测和温度报警功能。TMP400采用QSSOP-16封装。TMP400是一款双通道数字温度传感器，在QSSOP-16封装内集成了本地芯片温度测量通道和远程结温测量通道。TMP400兼容双线和SMBus接口，额定工作温度范围为-40℃ 至 +125℃。TMP400包含多个寄存器，用于存储配置信息、温度测量结果、温度比较器最大/最小限制和状态信息。存储在TMP400中的用户可编程高低温限制可用于监测本地和远程温度，触发过温/欠温报警（ALERT）。TMP400正常进行远程温度感测仅需要一个连接在D+和D-之间的晶体管。SCL和SDA接口引脚需要作为通信总线的一部分配置上拉电阻，ALERT是开漏输出，同样需要上拉电阻。如果需要线或实现，ALERT可与其他器件共享。推荐使用0.1μF电源旁路电容实现良好的本地旁路。
商品特性
- ±1℃远程二极管传感器
- ±1℃本地温度传感器
- 可编程非理想因数
- 可编程串联电阻消除
- 报警功能
- 可编程分辨率: 9 至 12 位
- 可编程阈值限制
- 双线/SMBus串行接口
- 最低和最高温度监测
- 多个接口地址
- ALERT引脚配置
- 二极管故障检测
应用领域
- LCD/DLP/LCOS投影仪
- 服务器
- 工业控制器
- 中心局电信设备
- 台式电脑和笔记本电脑
- 存储区域网络 (SAN)
- 工业和医疗设备
- 处理器/FPGA温度监测
