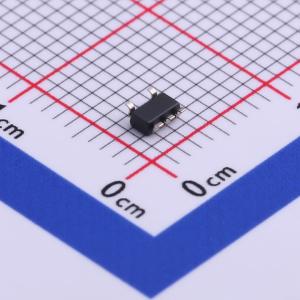

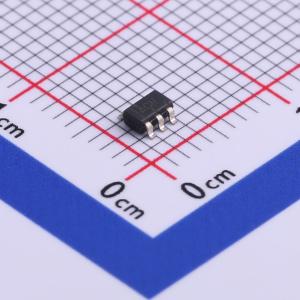

温馨提醒：图片仅供参考，商品以实物为准
THS4281DBVR
低功耗高速轨到轨输入输出电压反馈运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4281 超低功耗、高速、轨到轨输入/输出、电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4281DBVR
- 商品编号
- C527430
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16.5V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 35V/us | |
| 输入偏置电流(Ib) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 12.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~16.5V | |
| 双电源(Vee~Vcc) | 1.35V~8.25V；-8.25V~-1.35V |
商品概述
THS4281采用BiCom-II工艺制造，是一款低功耗、轨到轨输入输出的电压反馈运算放大器，设计用于在2.7 V至15 V单电源以及±1.35 V至±7.5 V双电源的宽电源范围内工作。该放大器仅消耗750 μA电流，单位增益带宽为90 MHz，压摆率高达35 V/μs，使便携式或其他对功率敏感的应用能够以最低的功耗实现高性能。为确保便携式应用中的长电池寿命，静态电流在+25℃时被调整至小于900 μA，在-40℃至+85℃时为1 mA。 THS4281是一款真正的单电源放大器，其指定的共模输入范围比电源轨高400 mV。这使得它可用于高端电流检测应用，而无需担心相位反转问题。在10 kΩ负载下，其输出摆幅可接近电源轨40 mV；在1 kΩ负载下，可接近电源轨150 mV。 THS4281具有出色的建立时间，达到0.1%精度时为78 ns，达到0.01%精度时为150 ns。在100 kHz时总谐波失真（THD）低至-87 dBc，最大失调电压小于2.5 mV，这使得THS4281非常适合采样率低于2 MSPS的高分辨率ADC。 THS4281提供节省空间的SOT23 - 5封装、小型MSOP - 8封装以及行业标准的SOIC - 8封装。
商品特性
- 极低静态电流：750 μA（5 V供电时）
- 轨到轨输入输出：共模输入电压比电源轨高400 mV，输出摆幅距电源轨150 mV以内
- 5 V供电时宽-3 dB带宽：增益= +1时为90 MHz，增益= +2时为40 MHz
- 高压摆率：35 V/μs
- 快速建立时间（2 V阶跃）：达到0.1%精度时为78 ns，达到0.01%精度时为150 ns
- 增益= +2、V₀ = 2·Vₚₚ、5 V供电时低失真：100 kHz时为-91 dBc，1 MHz时为-67 dBc
- 输入失调电压：2.5 mV（+25℃时最大值）
- 输出电流>30 mA（10 Ω负载、5 V供电）
- 低电压噪声：12.5 nV/√Hz
- 电源电压：+2.7 V、3 V、+5 V、±5 V、+15 V
- 封装：SOT23、MSOP和SOIC
应用领域
- 便携式/电池供电应用
- 高通道数系统
- ADC缓冲器
- 有源滤波器、电流检测
