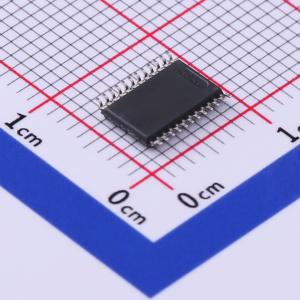

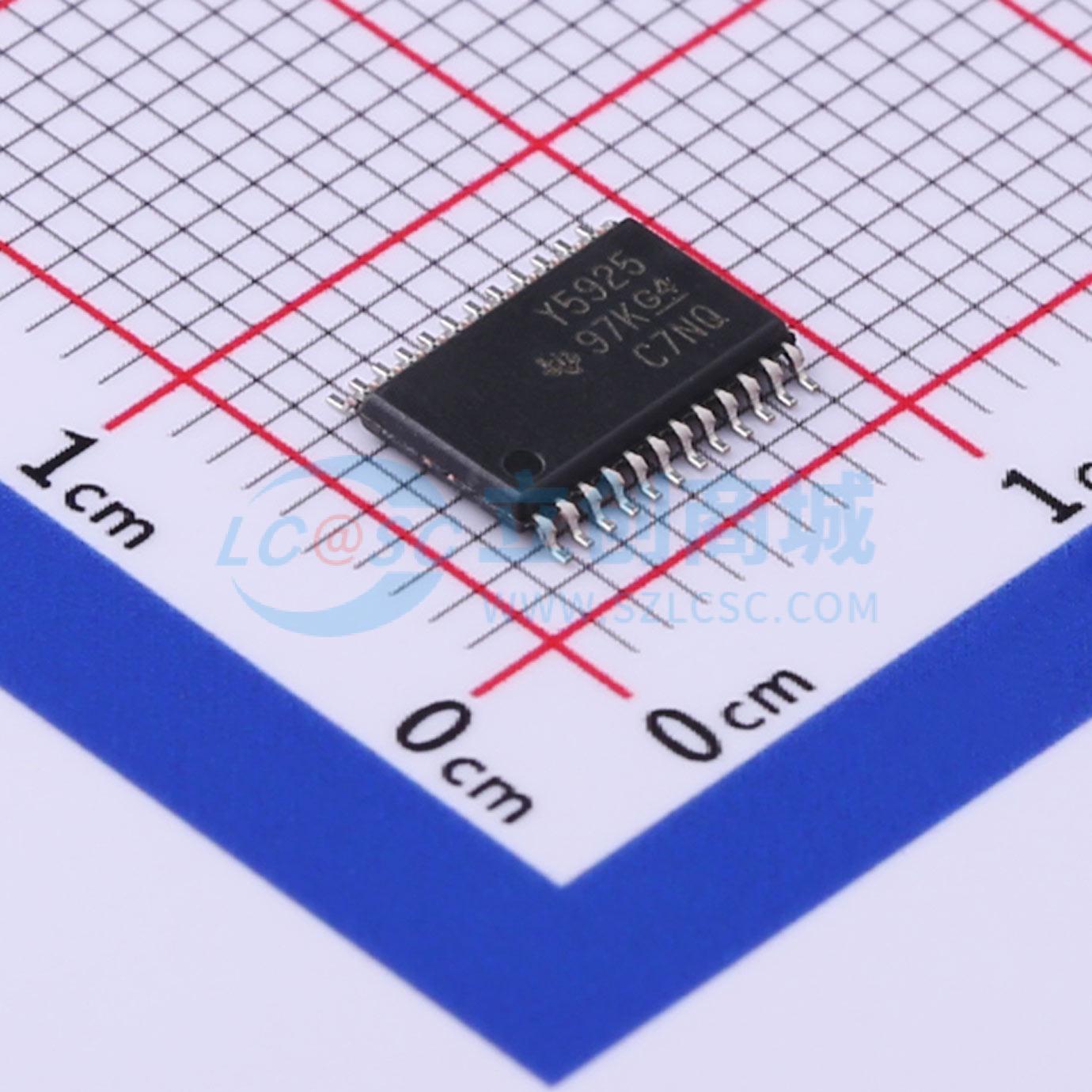

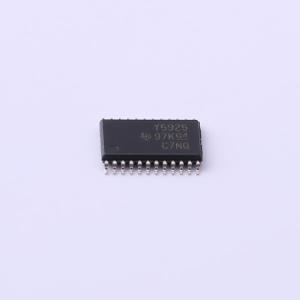

TLC5925IPWR

16个恒流输出通道 输出电流不受负载电压变化的影响 优秀的输出电流精度：

• 通道间：<±4%（最大）
• IC间：<±6%（最大） 恒定输出电流范围：3 mA至45 mA 通过外部电阻调整输出电流 快速的输出电流响应，OE（最小）：100 ns 30 MHz时钟频率 施密特触发输入 3.3 V至5 V供电电压 过温保护热关断 ESD性能：1 kV HBM

TLC5925专为LED显示屏和LED照明应用设计。TLC5925包含一个16位移位寄存器和数据锁存器，可将串行输入数据转换为并行输出格式。在TLC5925的输出阶段，16个调节电流端口为驱动具有广泛VF变化范围的LED提供均匀且恒定的电流。用于LED显示屏系统设计（例如LED面板）时，TLC5925提供了极大的灵活性和设备性能。用户可以通过外部电阻Rext将输出电流从3 mA调整到45 mA，从而灵活控制LED的亮度。TLC5925的设计支持输出端口最高达17 V。高达30 MHz的时钟频率也满足了大量数据传输的系统要求。

串行数据通过SDI输入TLC5925，在移位寄存器中移位，并通过SDO输出。LE可以将移位寄存器中的串行数据锁存到输出锁存器中。OE使能输出驱动器以吸收电流。

• 具有大电容负载的快速开关电源轨
• 频繁唤醒和休眠电源循环
• 移动设备和便携式设备
