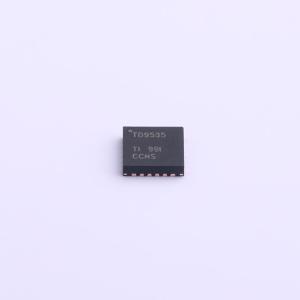

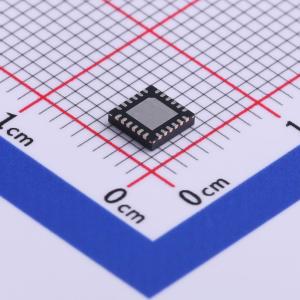

TCA9535RGER

TCA9535 低电压16位 I²C 和 SMBus 低功耗 I/O 扩展器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TCA9535 是一款用于 I²C 总线和 SMBus 的 16 位 I/O 扩展器，支持中断输出和配置寄存器。
品牌名称: TI(德州仪器)
商品型号: TCA9535RGER
商品编号: C527428
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

	属性	参数值
	支持设备数量	8
	静态电流(Iq)	3.9uA
	输出高电平(VOH)	4V
	输出低电平(VOL)	500mV
	功能特性	内置LED驱动；级联与地址扩展；复位功能
	工作电压	1.65V~5.5V
	工作温度	-40℃~+85℃

商品概述

TCA9535是一款24引脚器件，可为I2C总线或SMBus协议提供16位通用并行输入输出扩展，工作电源电压范围为1.65V至5.5V。器件内部包含两个8位配置寄存器（用于选择输入或输出）、输入端口寄存器、输出端口寄存器和极性反转寄存器（支持配置高电平有效或低电平有效工作）。上电时，所有I/O默认配置为输入，系统控制器可通过写入I/O配置位将I/O设置为输入或输出。TCA9535与TCA9555功能一致，区别为TCA9535未集成内部I/O上拉电阻，当未使用的I/O引脚配置为输入且无驱动时，需要外接上下拉电阻。

商品特性

实现I2C转并行端口扩展
电源电压范围宽，支持1.65V至5V
待机电流消耗低
开漏低电平有效中断输出
I/O端口支持5V容差
支持400kHz快速I2C总线
集成极性反转寄存器
可通过3个硬件地址引脚寻址，最多可同时使用8个器件
输出带锁存，具备大电流驱动能力，可直接驱动LED
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准，人体模型可达2000V，器件充电模型可达1000V

应用领域

服务器
路由器（电信交换设备）
个人电脑
个人电子产品，例如游戏机
工业自动化
处理器GPIO资源受限的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
