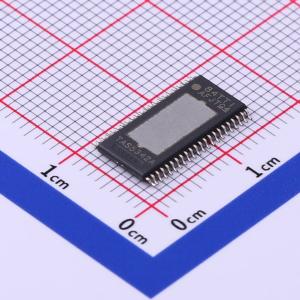

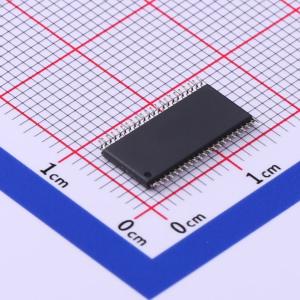

TAS5342ADDVR

TAS5342A 100W 立体声数字放大器电源级

SMT扩展库PCB免费打样

描述: TAS5342A 100W 立体声、200W 单声道、0V 至 34V 电源电压、PWM 输入开环 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5342ADDVR
商品编号: C527427
商品封装: HTSSOP-44-6.1mm
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	100W×2@4Ω；65W×2@8Ω；80W×2@6Ω；200W×1@2Ω；160W×1@3Ω；30W×4@4Ω；40W×4@3Ω
	工作电压	0V~34V

商品概述

TAS5342A是一款高性能集成立体声数字放大器功率级，旨在驱动4Ω桥接负载（BTL），每通道功率高达100 W，具有低谐波失真、低积分噪声和低静态电流的特点。 TAS5342A片上集成了完整的保护系统，可保护器件免受各种可能损坏系统的故障影响。这些保护功能包括短路保护、过流保护、欠压保护、过温保护和PWM信号丢失检测（PWM活动检测器）。上电复位（POR）电路用于消除大多数功率级设计所需的电源排序。

商品特性

总功率输出（桥接负载）：在4Ω负载、10%总谐波失真加噪声（THD+N）条件下为2x100 W；在6Ω负载、10% THD+N条件下为2x80 W；在8Ω负载、10% THD+N条件下为2x65 W。
总功率输出（单端）：在3Ω负载、10% THD+N条件下为4x40 W；在4Ω负载、10% THD+N条件下为4x30 W。
总功率输出（并联模式）：在2Ω负载、10% THD+N条件下为1x200 W；在3Ω负载、10% THD+N条件下为1x160 W。
信噪比（SNR）>110 dB（使用TAS5518调制器进行A加权）
总谐波失真加噪声（THD+N）<0.1%（1 W、1 kHz）
支持192 kHz至432 kHz的PWM帧速率
电阻可编程电流限制
集成自保护电路，包括：
- 欠压保护
- 过温警告和错误保护
- 过载保护
- 短路保护
- PWM活动检测器
独立保护恢复功能
上电复位（POR），消除系统电源排序需求
高效功率级（>90%），采用80 mΩ输出MOSFET
热增强型封装：44引脚HTSSOP（DDV）
错误报告，兼容3.3 V和5 V
采用推荐系统设计时符合电磁干扰（EMI）标准

应用领域

迷你/微型音频系统
DVD接收器
家庭影院

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	11mA
	工作温度	0℃~+125℃
	信噪比	110dB
	效率	90%
