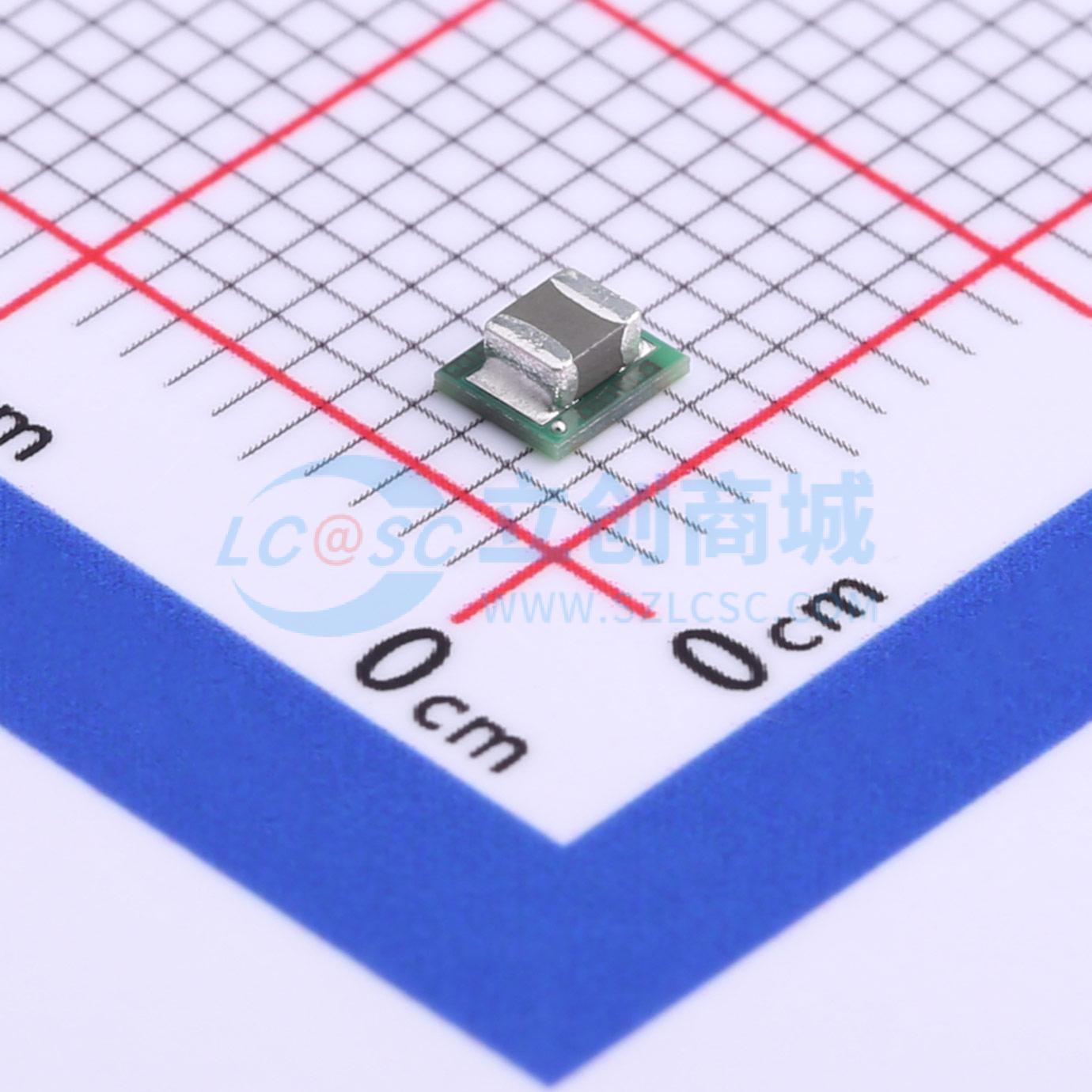

温馨提醒：图片仅供参考，商品以实物为准

LMZ10501SILR

具有5.5V最大输入电压的1A微型模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ10501 采用 3mm × 2.6mm 封装的 5.5V、1A 降压直流/直流电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10501SILR
商品编号: C527412
商品封装: USIP-8
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~5.5V
	输出电压精度	±1.75%
	输出电压(Vout)	600mV~3.6V
	输出电流(最大值)	1A
	转换效率	95%

商品概述

LMZ10501微型模块是易于使用的降压直流/直流解决方案，可在空间受限的应用中驱动高达1A的负载。该器件仅需使用一个输入电容、一个输出电容、一个小型V_CON滤波电容和两个电阻即可实现基本运行。该微型模块采用8引脚μAMP封装，配备电感器。还提供基于内部电流限制的软启动功能、电流过载保护和热关断功能。

商品特性

输出电流最高可达1A
输入电压范围为2.7V至5.5V
输出电压范围为0.6V到3.6V
效率高达95%
集成电感
8引脚microSiP封装
结温范围：-40°C至125°C
可调节输出电压
2MHz固定PWM开关频率
集成补偿功能
软启动功能
电流限制保护
热关断保护
针对上电、断电和欠压条件的输入电压UVLO
仅采用5个外部组件 - 电阻分压器和3个陶瓷电容
小型解决方案尺寸
低输出电压纹波
简单的组件选择和印刷电路板(PCB)布局布线
高效率有效降低系统产生的热量
使用LMZ10501并借助WEBENCH电源设计器创建定制设计方案

应用领域

由3.3V和5V电源轨到负载点的转换
空间受限型应用
低输出噪声设计

	属性	参数值
	最大容性负载	100uF
	静态电流	6.5mA
	开关频率	2MHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	长度	3mm
	宽度	2.6mm
	工作温度	-40℃~+125℃
