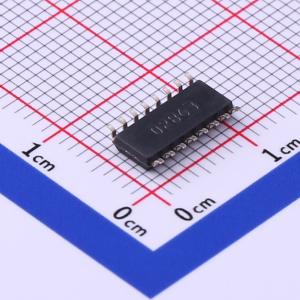

SG2524DR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SG2524 工作温度范围为 -25°C 至 85°C 的 40V、双路 0.05A 450KHz PWM 控制器
品牌名称: TI(德州仪器)
商品型号: SG2524DR
商品编号: C527423
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	-
	拓扑结构	推挽式
	静态电流(Iq)	8mA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	外部补偿；内置LDO稳压器；频率同步；过流保护

商品概述

SG2524和SG3524器件在单芯片上集成了构建稳压电源、逆变器或开关稳压器所需的所有功能。它们还可用作高功率输出应用的控制元件。SG2524和SG3524专为采用固定频率、脉宽调制（PWM）技术的任意极性开关稳压器、变压器耦合式直流-直流转换器、无变压器倍压器以及极性转换器应用而设计。互补输出支持单端或推挽应用。每个器件都包括一个片上稳压器、误差放大器、可编程振荡器、脉冲导向触发器、两个未连接的功率晶体管、一个高增益比较器以及限流和关断电路。

商品特性

完整的脉宽调制（PWM）功率控制电路
用于单端或推挽应用的未连接输出
8 mA（典型值）待机电流

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~40V
	输出电压	-
	输出电流	-
	开关频率	450kHz
	工作温度	-25℃~+85℃
