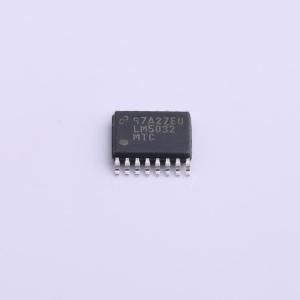

LM5032MTCX/NOPB

高压双通道交错电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5032是一款高压双通道交错电流模式控制器,适用于控制两个独立的前向DC/DC转换器或单个高电流转换器。它包括启动调节器、复合2.5A主输出栅极驱动器、单电阻振荡器设置至2MHz、可同步振荡器、可编程最大占空比、最大占空比折返、可调整的线欠压锁定、逐周期电流限制、hiccup模式故障操作、PWM斜坡补偿等功能。
品牌名称: TI(德州仪器)
商品型号: LM5032MTCX/NOPB
商品编号: C527408
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

LM5032双路电流模式PWM控制器具备控制两个独立正激式DC/DC转换器或由两个交错功率级组成的单路大电流转换器所需的全部特性。两个控制通道以180°异相方式工作，从而降低输入纹波电流。LM5032包含一个可在高达100 V的宽输入范围内工作的启动稳压器，以及复合（双极 + CMOS）栅极驱动器，可提供强劲的2.5 A峰值灌电流。可调的最大PWM占空比可减轻初级侧MOSFET开关的压力。其他特性包括可编程的线路欠压锁定、逐周期电流限制、具有可调响应时间的打嗝模式故障操作、PWM斜率补偿、软启动，以及一个具备同步功能、频率可达2 MHz的振荡器。

商品特性

两个独立的PWM电流模式控制器
集成高压启动稳压器
复合2.5 A主输出栅极驱动器
单电阻将振荡器频率设置至2 MHz
可同步振荡器
可编程最大占空比
高线路电压下最大占空比折返
用于打嗝模式电流限制的可调定时器
集成斜率补偿
可调线路欠压锁定
独立可调软启动（每个稳压器）
与光耦晶体管直接接口
热关断
TSSOP 16引脚封装

应用领域

电信电源转换器
工业电源转换器
42 V汽车系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	13V~100V
	输出电压	-
	输出电流	-
	开关频率	200kHz；600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	正激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
