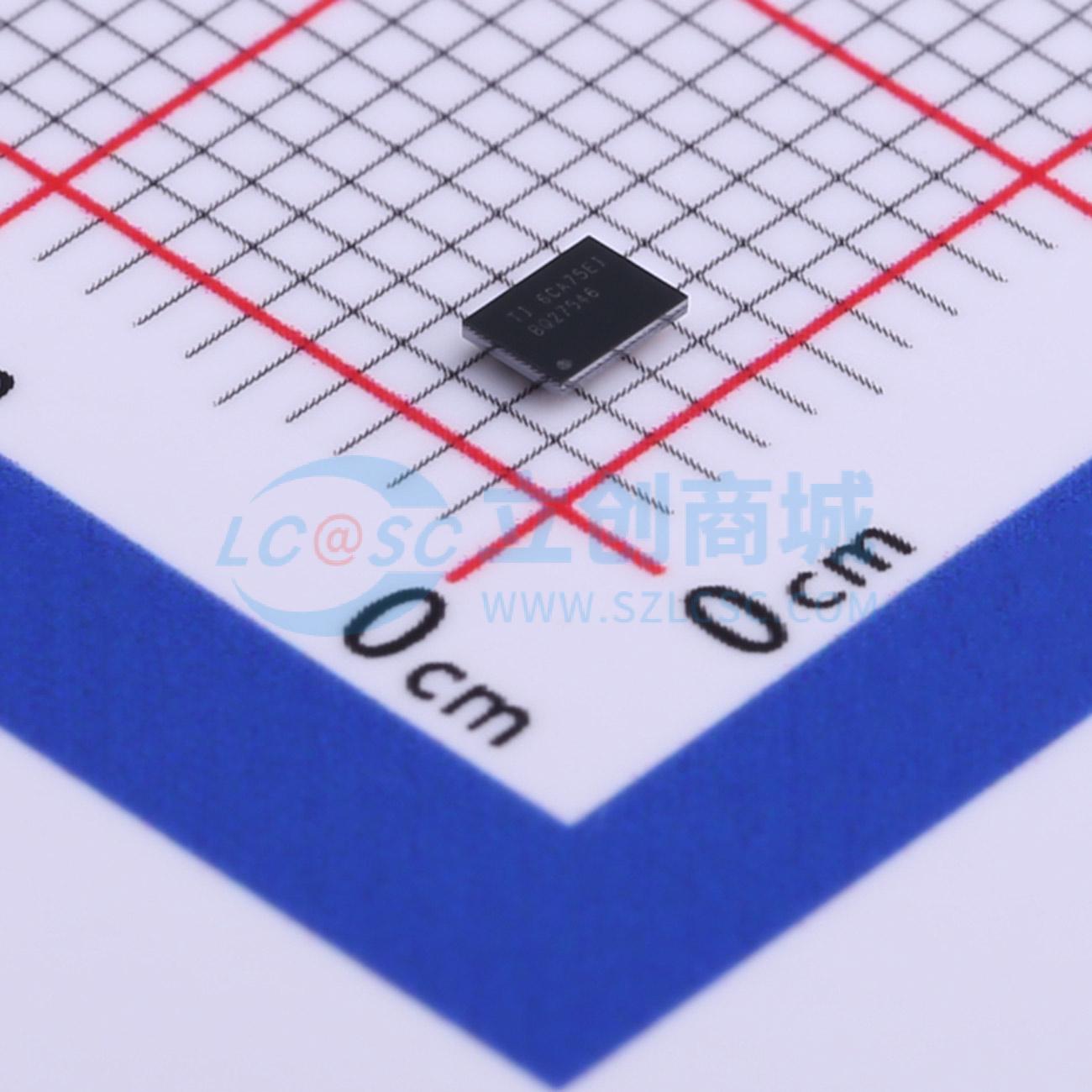

温馨提醒：图片仅供参考，商品以实物为准
BQ27546YZFR-G1
单节锂离子电池包集成的电池燃料计
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ27546-G1 采用 DSBGA 封装的单节电池 Impedance Track™ 电池组侧电量监测计
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ27546YZFR-G1
- 商品编号
- C528629
- 商品封装
- DSBGA-15
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 2.8V~4.5V | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 118uA | |
| 接口类型 | I2C；HDQ |
商品概述
bq27546-G1 锂离子电池电量计是一种微控制器外设，为单节锂离子电池组提供电量计量功能。该器件实现准确的电池电量计量所需的系统微控制器固件开发工作量很小。bq27546-G1 可安装在电池组内部或带有嵌入式电池（不可拆卸）的系统主板上。bq27546-G1 采用专利的 Impedance Track™ 算法进行电量计量，并提供剩余电池容量（mAh）、荷电状态（%）、剩余运行时间（min.）、电池电压（mV）和温度（℃）等信息。它还能够检测内部短路或极耳断开事件。bq27546-G1 内置支持安全电池认证功能，使用 SHA1/HMAC 认证算法。该器件采用 15-ball Nano-Free™ DSBGA 封装（2.61 mm x 1.96 mm），非常适合空间受限的应用。
