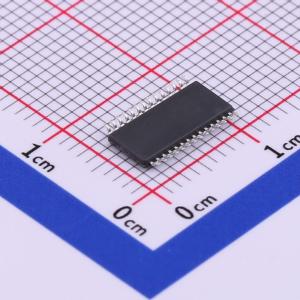

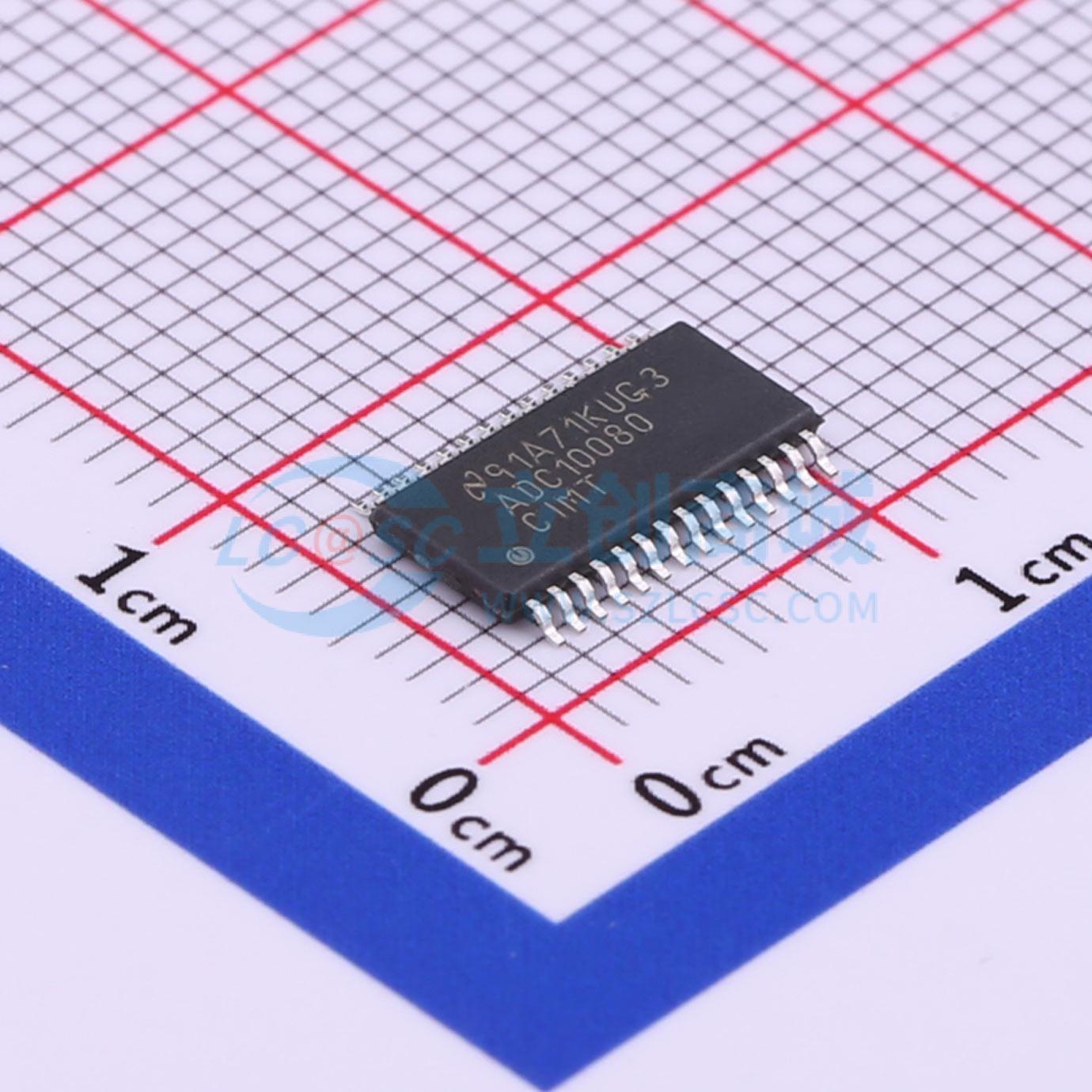

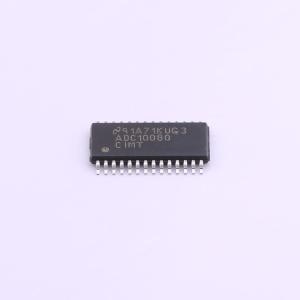

温馨提醒：图片仅供参考，商品以实物为准

ADC10080CIMT/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单+3.0V操作，可选满量程输入摆幅，低功耗，内置参考和采样保持电路，提供完整的转换解决方案，同时最小化功耗，具有出色的动态性能。
品牌名称: TI(德州仪器)
商品型号: ADC10080CIMT/NOPB
商品编号: C528641
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.279克(g)

商品参数

商品概述

ADC10080是一款单片CMOS模数转换器，能够以每秒80兆采样（MSPS）的速率将模拟输入信号转换为10位数字字。该转换器采用差分流水线架构，具备数字误差校正功能和片上采样保持电路，可提供完整的转换解决方案，在实现出色动态性能的同时，将功耗降至最低。独特的采样保持级可实现400 MHz的满功率带宽。该器件采用单一3.0V电源供电，在80 MSPS采样率下，包括基准电流在内仅消耗78.6 mW功率。待机功能可将功耗降至仅15 mW。差分输入提供2.0 Vp-p、1.5 Vp-p、1.0 Vp-p的满量程可选输入摆幅，也支持单端输入。为实现最佳性能，建议充分利用差分输入。内部+1.2V精密带隙基准用于设置ADC的满量程范围，还允许用户为那些需要更高精度的应用提供缓冲基准电压。输出数据格式可由用户选择偏移二进制或补码。

商品特性

单+3.0V供电
可选满量程输入摆幅
400 MHz -3 dB输入带宽
低功耗
待机模式
片上基准和采样保持放大器
偏移二进制或补码数据格式
独立可调输出驱动器电源

应用领域

超声和成像仪器
蜂窝基站/通信接收器
声纳/雷达
xDSL
无线本地环路
数据采集系统
DSP前端

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	80MHz
	通道数	1

	属性	参数值
	工作电压	2.7V~3.6V
	差分输入	-
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
