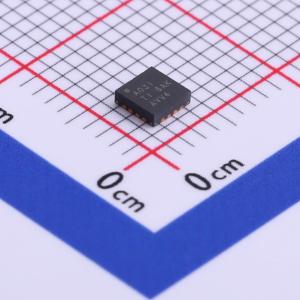

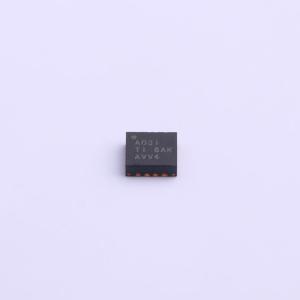

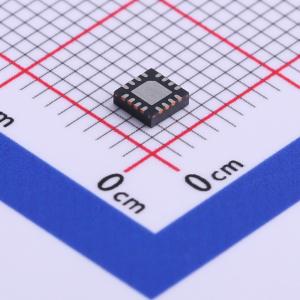

ADS1203IRGTT

描述: ADS1203是一款16位分辨率的2阶ΔΣ调制器，具有14位线性度，95dB动态范围，±250mV输入范围，单+5V供电，1%内部参考电压，1%增益误差，灵活的串行，适用于中高分辨率测量应用，包括电流测量、智能变送器和工业过程控制。
品牌名称: TI(德州仪器)
商品型号: ADS1203IRGTT
商品编号: C528647
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

ADS1203是一款动态范围达95dB的ΔΣ调制器，采用单+5V电源供电。差分输入非常适合直接连接传感器或低电平信号。配合合适的数字滤波器和调制器速率，该器件可实现无丢码的16位模数（A/D）转换。在调制器速率为10MHz、数字滤波器带宽为40kHz的情况下，可保持14位的有效分辨率或85dB（典型值）的信噪比。ADS1203专为中高分辨率测量应用而设计，包括电流测量、智能变送器和工业过程控制。ADS1203提供TSSOP - 8和QFN - 16（3x3）封装。

商品特性

16位分辨率
14位线性度
单+5V电源下±250mV输入范围
1%内部参考电压，1%增益误差
灵活的串行接口，有四种不同模式，采用双二进制编码，可实现分相或曼彻斯特编码的单线接口
工作温度范围：-40°C至±125°C

应用领域

电机控制
电流测量
工业过程控制
仪器仪表智能变送器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	通道数	1
	工作电压	4.5V~5.5V

	属性	参数值
	差分输入	-
	积分非线性	3LSB
	工作温度	-40℃~+125℃
