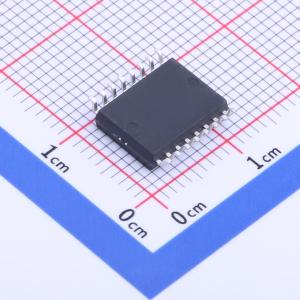

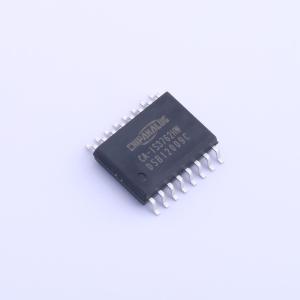

CA-IS3762HW实物图
CA-IS3762HW商品缩略图
CA-IS3762HW商品缩略图
CA-IS3762HW商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

CA-IS3762HW

环保标识
  • CA-IS376x 高速六通道数字隔离器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    6通道数字隔离器,电容隔离

  • 品牌名称Chipanalog(川土微)
  • 商品型号

    CA-IS3762HW
  • 商品编号

    C528657
  • 商品封装

    SOIC-16-300mil
  • 包装方式

    编带

  • 商品毛重

    0.66克(g)

  • 商品参数

属性参数值
商品目录数字隔离器
正向通道数4
反向通道数2
最大数据速率150Mbps
隔离电压(Vrms)5000
属性参数值
CMTI(kV/us)150kV/us
是否集成电源
温度范围-40℃~125℃
应用等级工业级

详细信息
  • 系列说明
  • 特性与应用

CA-IS376x是一款高性能六通道数字隔离器,具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时,CA-IS376x器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入,可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。CA-IS3760六个通道都在同一个方向上;CA-IS3761具有五个前向和一个反向通道,CA-IS3762具有四个前向和两个反向通道,CA-IS3763具有三个前向和三个反向通道。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失,对于后缀为L的设备,默认输出为低,对于带有后缀H的设备,默认输出为高。

CA-IS376x器件具有高绝缘能力,有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端,从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输,CA-IS376x器件采用16引脚窄体SOIC和16引脚宽体SOIC封装。所有产品均具有3.75kVrms的隔离额定值,宽体封装的产品支持绝缘耐压高达5kVrms。

SOIC-16 CA-IS3763 典型应用电路
CA-IS37xx 系列数字隔离器应用原理图
简化通道结构图
器件信息

CA-IS376x 系列特性:

  • 信号传输速率: DC ~ 150Mbps
  • 宽电源电压范围:2.5V ~ 5.5V
  • 宽温度范围: -40℃ ~ +125℃
  • 无需启动初始化
  • 默认输出高电平和低电平选项
  • 优异的电磁抗扰度
  • 高 CMTI: ±100kV/us (典型值)
  • 低功耗,(典型值):
  • 电流为 1.5mA/通道(@5V, 1Mbps )
    电流为 6.6mA/通道(@5V, 100Mbps )
  • 精确时序 (典型值)
  • 8ns 传播延迟
    1ns 脉冲宽度失真
    2ns 传播延迟偏差
    5ns 最小脉冲宽度
  • 高达 5KVrms 的隔离电压
  • 隔离栅寿命: >40 年
  • 具有使能端的三态输出
  • 施密特触发器输入
  • 窄体 SOIC16-NB(N)和宽体 SOIC16-WB(W) 封装,符合 RoHS 标准

CA-IS376x 系列应用领域:

  • 工业自动化
  • 电机控制
  • 医疗电子
  • 隔离开关电源
  • 太阳能逆变器
  • 隔离 ADC, DAC
  • 文档
    用户手册
    Chipanalog(川土微)_CA-IS376x系列数据手册(中文) 查看详情 Chipanalog(川土微)_CA-IS376x系列小封装高速六通道字隔离器测试板说明(中文) 查看详情 Chipanalog(川土微)_数字隔离器选型注意事项(中文)pdf. 查看详情

    应用笔记
    Chipanalog(川土微)_如何隔离I2C接口信号(中文) 查看详情 Chipanalog(川土微)_如何隔离485系统(中文) 查看详情 Chipanalog(川土微)_如何构建隔离RS485/RS422方案(中文) 查看详情 Chipanalog(川土微)_如何构建隔离CAN方案(中文) 查看详情 Chipanalog(川土微)_隔离电源的辐射抑制设计参考(中文) 查看详情 Chipanalog(川土微)_利用隔离运算放大器构建隔离电源反馈环路(中文) 查看详情 Chipanalog(川土微)_隔离电源的PCB设计参考(中文) 查看详情

    行业资料
    SKYWORKS_数字隔离技术与用途(英文) 查看详情 SKYWORKS_CMOS数字隔离器取代工业应用中的光耦合器(英文) 查看详情 SKYWORKS_隔离器与光耦合器技术(英文) 查看详情 SKYWORKS_使用CMOS数字隔离器增强智能计量解决方案的数据完整性和可靠性(英文) 查看详情

    梯度价格

    嘉立创贴片惊喜价格立即查看

    梯度
    售价
    折合1圆盘
    1+¥8.05
    10+¥6.84
    30+¥6.17
    100+¥5.42
    500+¥5.09
    1000+¥4.94¥4940
