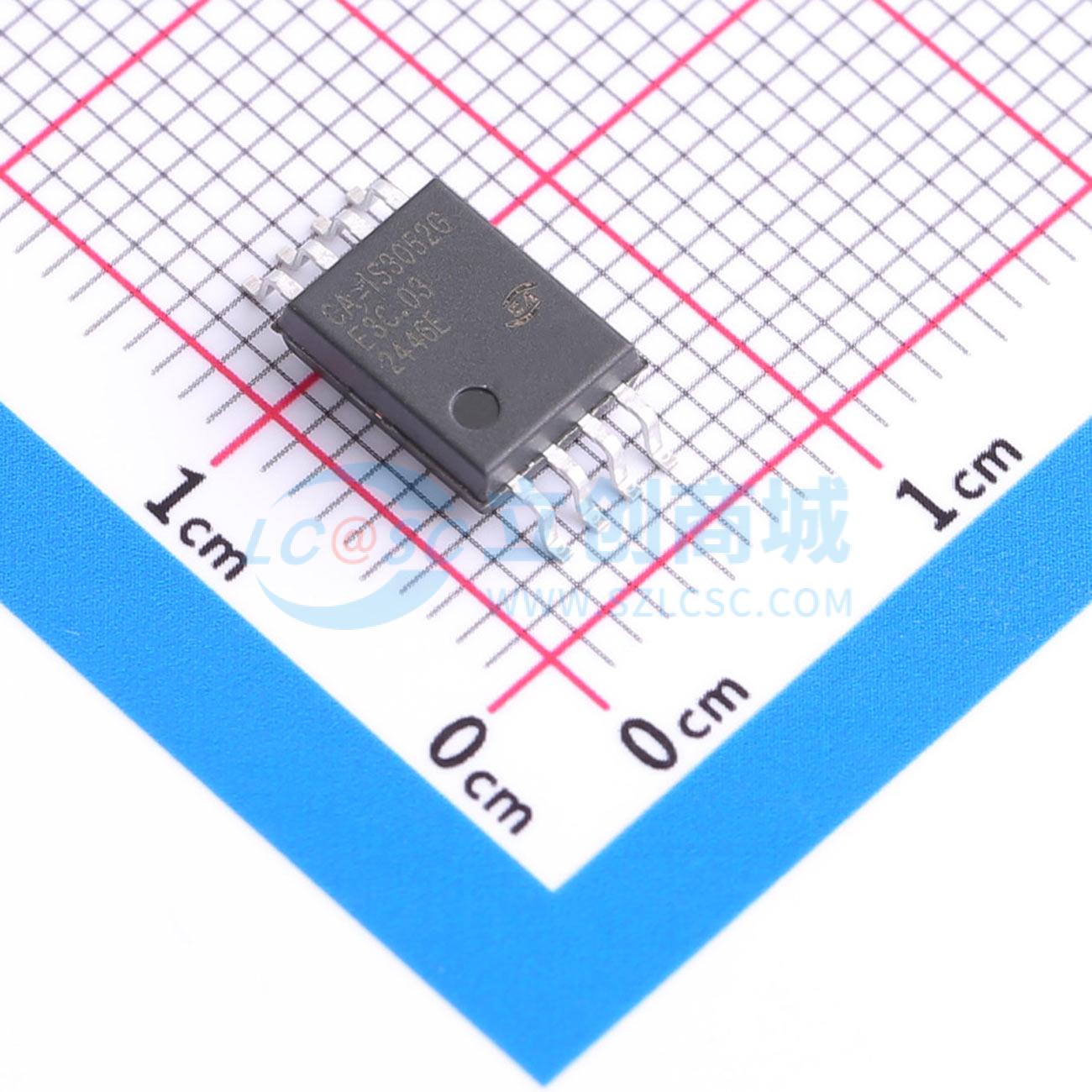

CA-IS3052G

CA-IS305x 是一款隔离式控制器局域网(CAN)收发器，符合ISO11898-2物理层技术规范。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅 (SiO2) 绝缘栅隔离，能够承受高达5000VRMS (60s)的隔离电压(宽体SOIC 封装)以及±150kV/μs 的典型CMTI。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。

CA-IS305x 在逻辑侧采用2.5V 至 5.5V 单电源供电，便于连接不同电压的CAN 控制器。配合外部隔离电源，即可构成完整的隔离CAN 端口。收发器支持高达1Mbps的传输速率，并在发送器输出端提供限流保护、热保护以及±58V 的过压保护，显性状态超时检测则可避免由于控制器错误或TxD 输入故障而导致的总线闭锁。此外，该系列器件的CAN 接收器输入具有±30V 的共模输入范围(CMR)，远远超出ISO 11898 规范定义的-2V至7V 范围，为系统提供可靠保护。

CA-IS3050、CA-IS3052 均可提供宽体8 引脚宽体SOIC 封装和16 引脚宽体SOIC 封装，兼容多数工业标准的隔离CAN 收发器；此外，CA-IS3050 提供小尺寸、8 引脚SOP封装(DUB8)，额定隔离电压为3750VRMS。所有器件工作温度范围为-40°C 至125°C。

符合ISO 11898-2物理层标准集成保护功能支持可靠的数据通信

提供3.75kVrms(DUB8)或5kVrms(宽体SOIC)隔离耐压±150kV/us典型CMTI

隔离栅寿命:>40年

CANH、CANL总线引脚具有±58V故障保护±30V扩展共模输入范围(CMR)

发送器超时检测避免总线闭锁，允许最低传输速率为5.5kbps热关断

数据速率高达1Mbps

符合DIN VDE V 0884-17(VDE V 0884-17)的VDE认证

已通过UL 1577认证，5kVrms @ 1分钟

已通过IEC 62368-1和IEC 61010-1的5kVrms增强隔离认证

已通过GB 4943.1-2011和GB 8898-2011的CQC增强隔离认证

逻辑侧采用2.5V至5.5V单电源供电，便于连接不同电压的CAN控制器

配合外部隔离电源，构成完整的隔离CAN端口

收发器支持高达1Mbps的传输速率，并在发送器输出端提供限流保护、热保护以及±58V的过压保护

显性状态超时检测则可避免由于控制器错误或TXD输入故障而导致的总线闭锁

CAN接收器输入具有±30V的共模输入范围(CMR)，远远超出ISO 11898规范定义的-2V至+7V范围

CA-IS3050、CA-IS3052均可提供宽体8引脚宽体SOIC封装和16引脚宽体SOIC封装，兼容多数工业标准的隔离CAN收发器

此外，CA-IS3050提供小尺寸、8引脚SOP封装(DUB8)，额定隔离电压为3750Vrms

所有器件工作温度范围为–40℃至125℃

• 工业现场网络
• 楼宇自动化
• 安防系统
• 运输设备
• 医疗设备
• 电信系统
• HVAC
