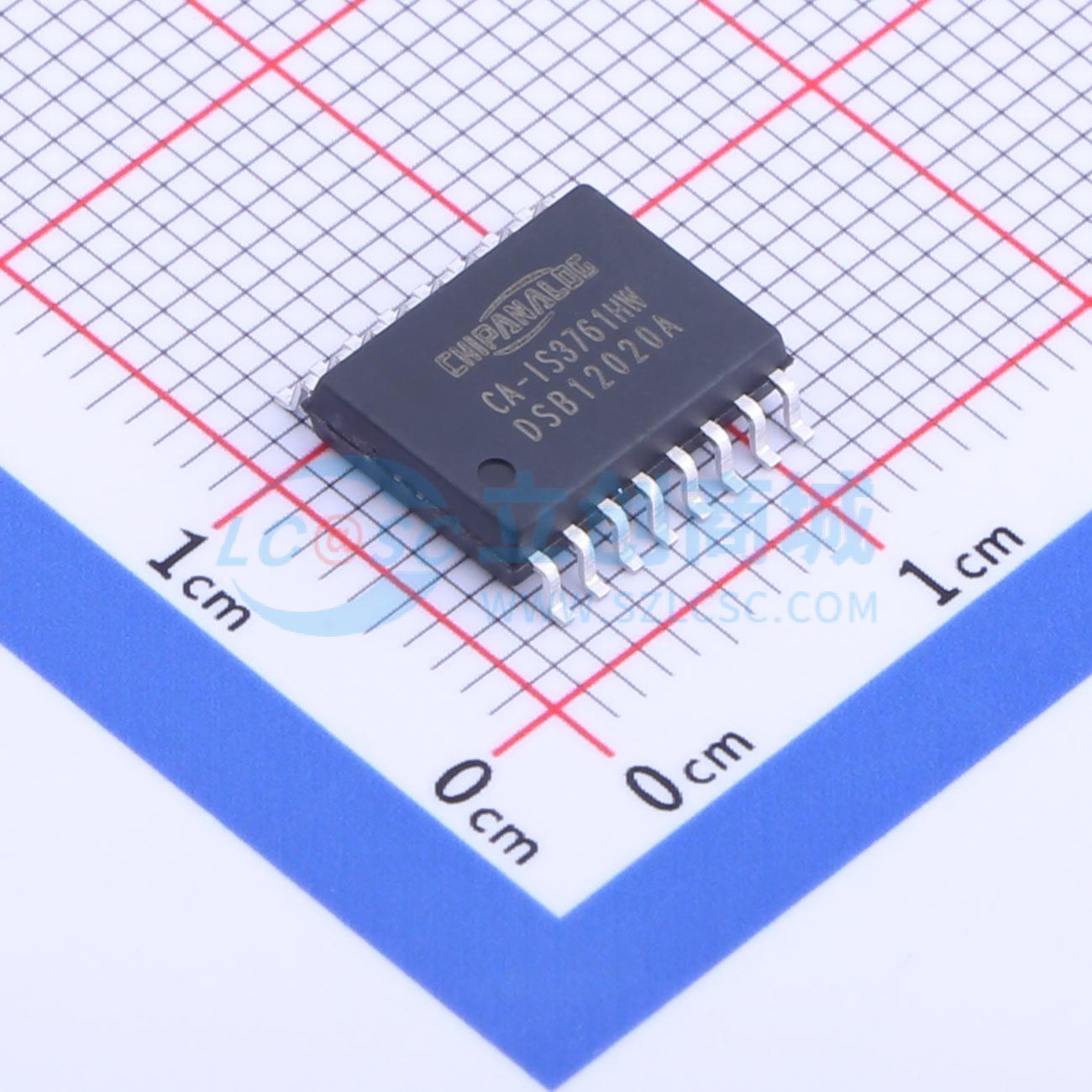

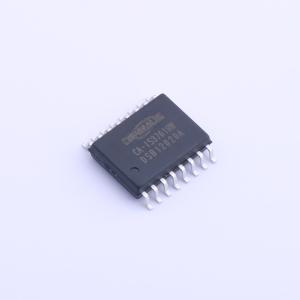

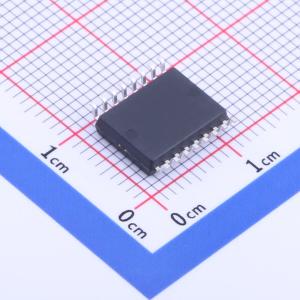

CA-IS3761HW
CA-IS376x 高速六通道数字隔离器
- SMT扩展库
- PCB免费打样
- 描述
- 6通道数字隔离器,电容隔离
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3761HW
- 商品编号
- C528656
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 5 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | - |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CA-IS376x是一款高性能六通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，CA-IS376x器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。CA-IS3760六个通道都在同一个方向上；CA-IS3761具有五个前向和一个反向通道，CA-IS3762具有四个前向和两个反向通道，CA-IS3763具有三个前向和三个反向通道。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。
CA-IS376x器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输，CA-IS376x器件采用16引脚窄体SOIC和16引脚宽体SOIC封装。所有产品均具有3.75kVrms的隔离额定值，宽体封装的产品支持绝缘耐压高达5kVrms。
SOIC-16 CA-IS3763 典型应用电路
CA-IS37xx 系列数字隔离器应用原理图
简化通道结构图
器件信息
