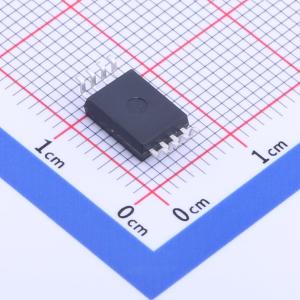

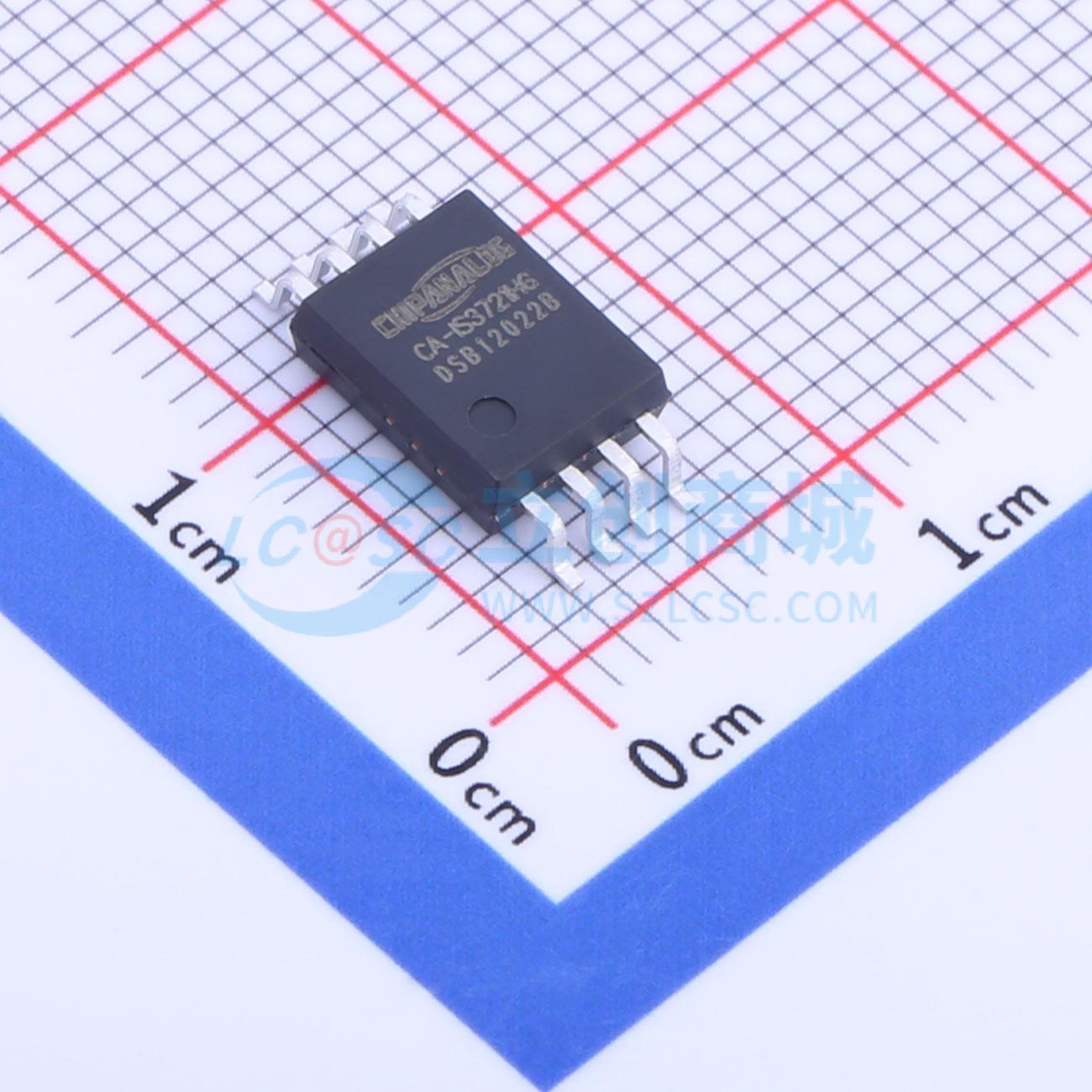

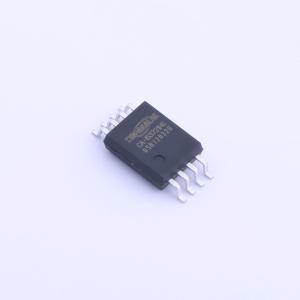

温馨提醒：图片仅供参考，商品以实物为准
CA-IS3721HG
双通道标准数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2通道数字隔离器,电容隔离
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3721HG
- 商品编号
- C528650
- 商品封装
- SOIC-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.9687克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 传播延迟(tpd) | 8ns |
商品概述
CA-IS372x 器件是高性能双通道数字隔离器，具有精确的时序特性和低功耗。CA-IS372x 器件在隔离 CMOS 数字 I/O 的同时，具备高电磁抗扰度和低辐射。所有器件版本均采用施密特触发器输入，具备高抗噪能力。每个隔离通道由一个发射器和一个接收器组成，二者由二氧化硅 (SiO₂) 绝缘屏障分隔。CA-IS3720 器件的两个通道同向，CA-IS3721 器件有一个正向通道和一个反向通道，CA-IS3722 器件的通道配置与 CA-IS3721 相反。所有器件均有故障安全模式选项。如果输入电源或信号丢失，后缀为 L 的器件默认输出低电平，后缀为 H 的器件默认输出高电平。
CA-IS372x 器件具有高绝缘能力，可防止数据总线或其他电路上的噪声和浪涌进入本地接地，干扰或损坏敏感电路。高共模瞬态抗扰度 (CMTI) 能力确保数字信号的正确传输。CA-IS372x 器件提供 8 引脚 SOIC 和 8 引脚宽体 SOIC 封装。此外，CA-IS372x 器件也有 8 引脚宽体 SOIC 封装。所有产品的隔离额定值均为 3.75kVrms，宽体封装产品的绝缘耐压高达 5kVrms。
器件信息 通道 A 侧和 B 侧由隔离电容分隔。GNDA 和 GNDB 分别是 A 侧和 B 侧信号及电源的隔离地。
商品特性
- 信号速率：直流至 150Mbps
- 宽工作电源电压：2.5V 至 5.5V
- 宽工作温度范围：-40℃ 至 125℃
- 无需启动初始化
- 默认输出高电平和低电平可选
- 高电磁抗扰度
- 高共模瞬态抗扰度 (CMTI)：±100kV/μs（典型值）
- 低功耗（典型值）：
- 5.0V 电源、1Mbps 速率时，每通道 1.5mA
- 5.0V 电源、100Mbps 速率时，每通道 6.6mA
- 精确时序（典型值）：
- 传播延迟 8ns
- 脉冲宽度失真 1ns
- 传播延迟偏差 2ns
- 最小脉冲宽度 5ns
- 隔离额定值高达 5.0kVrms
- 隔离屏障寿命：>40 年
- 施密特触发器输入
- 符合 RoHS 标准的封装：
- SOIC8
- 宽体 SOIC8
应用领域
- 工业自动化系统
- 电机控制
- 医疗电子
- 隔离式开关电源
- 太阳能逆变器
- 隔离式 ADC、DAC
