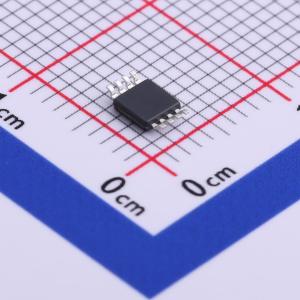

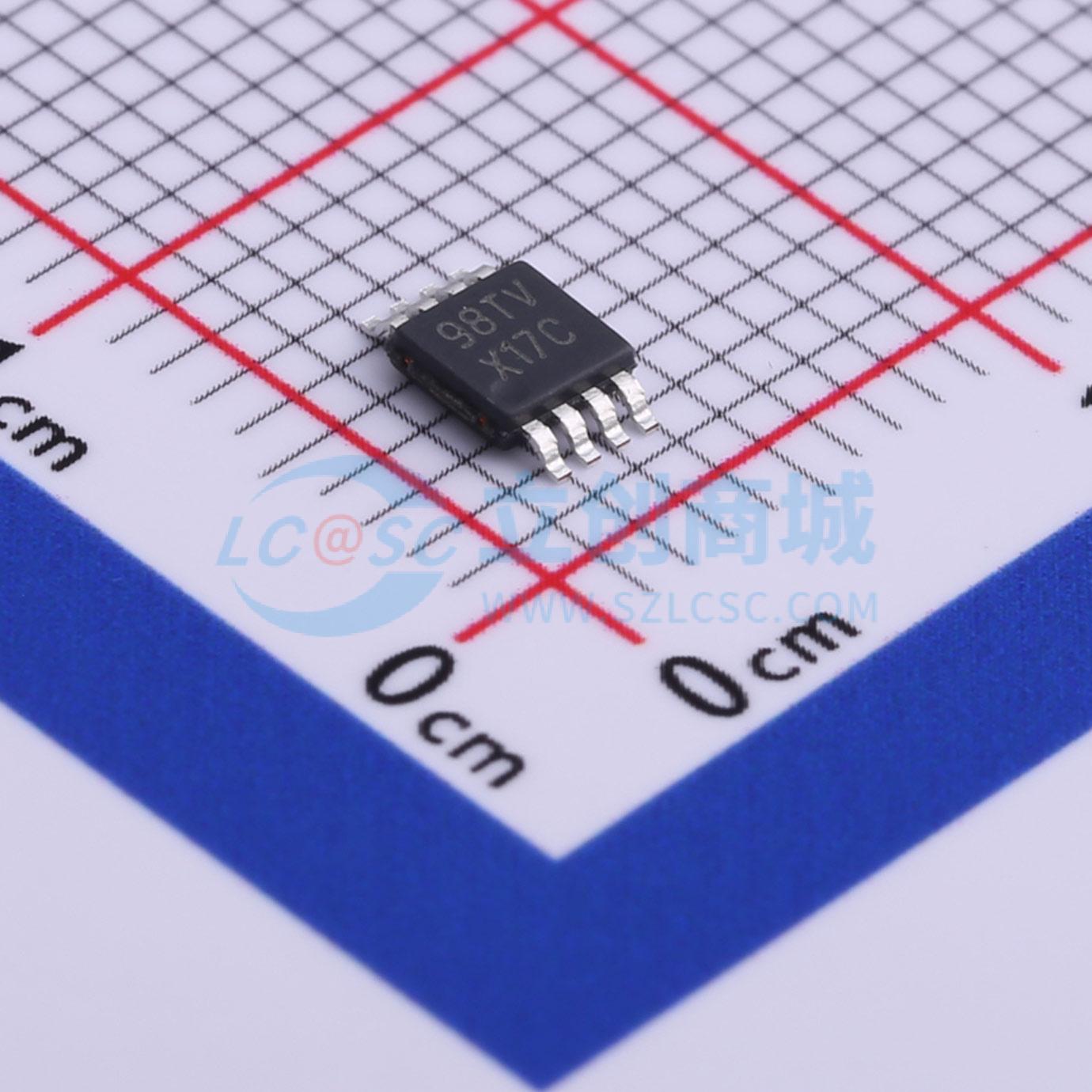

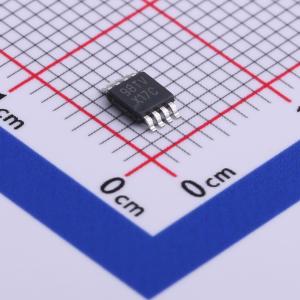

温馨提醒：图片仅供参考，商品以实物为准

ADC102S021CIMM/NOPB

双通道，采样率50ksps至200ksps，10bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC102S021 双通道、50 ksps 至 200 ksps、10 位 A/D 转换器
品牌名称: TI(德州仪器)
商品型号: ADC102S021CIMM/NOPB
商品编号: C528645
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADC102S021是一款低功耗、双通道CMOS 10位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC102S021在50 ksps至200 ksps的采样率范围内进行了全面性能规定。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路。它可配置为在输入IN1和IN2处接收一个或两个输入信号。输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC102S021采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为1.94mW和6.9 mW。掉电功能可将功耗降至极低，使用+3V电源时为0.12μW，使用+5V电源时为0.47μW。 ADC102S021采用8引脚VSSOP封装。其工作温度范围为工业级的-40°C至+85°C。

商品特性

在一定采样率范围内规定性能
双输入通道
可变电源管理
单电源供电，电压范围2.7V - 5.25V

应用领域

便携式系统
远程数据采集
仪器仪表与控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	200kHz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.13LSB
	工作温度	-40℃~+85℃
	信噪比	61.8dB
	时钟频率(fc)	50kHz~16MHz
	ADC架构	SAR
	静态电流	90nA
