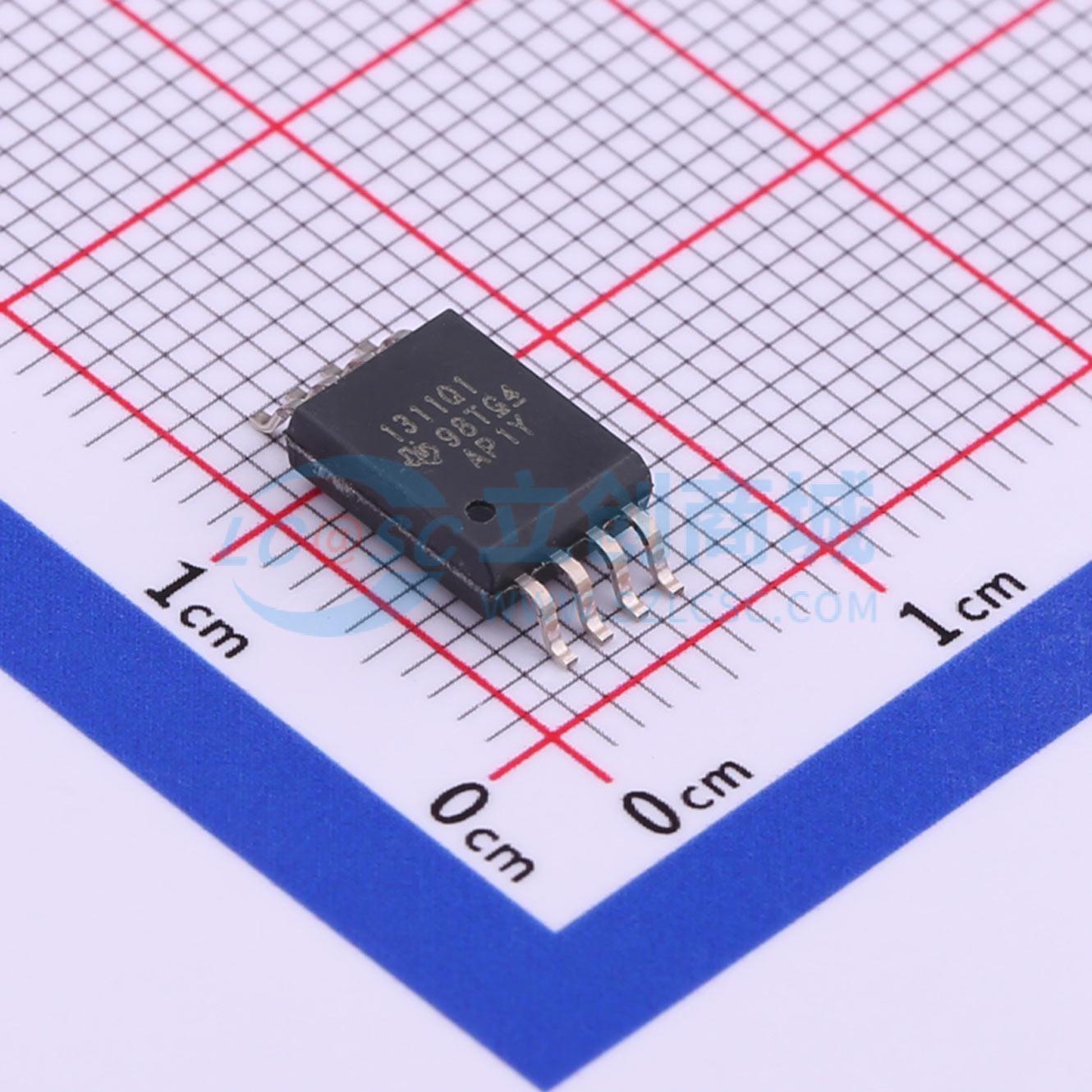

温馨提醒：图片仅供参考，商品以实物为准

AMC1311QDWVRQ1

AMC1311x-Q1 高输入阻抗、双输入加强型隔离放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1311-Q1 汽车类 2V 输入、精密电压检测增强型隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1311QDWVRQ1
商品编号: C528633
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.478克(g)

商品参数

商品概述

AMC1311-Q1是一款精密隔离放大器，其输出与输入电路通过隔离屏障分隔，该隔离屏障具有很强的抗磁干扰能力。根据VDE V 0884-11和UL1577标准，此隔离屏障经认证可提供高达7 kVPEAK的加强型电流隔离。该隔离放大器与隔离电源配合使用，可分隔系统中在不同共模电压电平下运行的部分，并保护低电压部分免受损坏。 AMC1311-Q1的高阻抗输入经过优化，可连接到高压电阻分压器或其他具有高输出电阻的电压信号源。该器件的出色性能支持闭环系统中进行精确、低温漂的电压或温度传感与控制。集成的高端电源电压缺失检测功能简化了系统级设计和诊断。 AMC1311-Q1提供两种性能等级选项：AMC1311-Q1和AMC1311B-Q1。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为 -40℃至125℃；器件HBM ESD分类等级2；器件CDM ESD分类等级C6
2-V高阻抗输入电压范围，针对隔离电压测量进行优化
低失调误差和漂移：AMC1311B-Q1：±1.5 mV（最大值），±15 μV/℃（最大值）；AMC1311-Q1：±9.9 mV（最大值），±20 μV/℃（典型值）
固定增益：1
极低的增益误差和漂移：AMC1311B-Q1：±0.3%（最大值），±45 ppm/℃（最大值）；AMC1311-Q1：±1%（最大值），±30 ppm/℃（典型值）
低非线性和漂移：0.01%，1 ppm/℃（典型值）
高端采用3.3-V电源供电（AMC1311B-Q1）
高端电源缺失指示
安全相关认证：符合DIN V VDE V 0884-11（VDE V 0884-11）: 2017-01标准的7000-VPK加强型隔离；符合UL1577 CAN/CSA No. 5A组件验收服务公告的1分钟5000-VRMS隔离

应用领域

隔离电压传感应用于：
- 牵引逆变器
- 车载充电器
- DC/DC转换器

优惠活动

9.9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	隔离式放大器
	带宽(-3db)	220kHz
	增益	1
	增益带宽积(GBP)	-
	输入失调电压(Vos)	9.9mV

	属性	参数值
	输入偏置电流(Ib)	3.5nA
	输出类型	差分
	隔离电压(Vrms)	5000
	CMTI(kV/us)	30kV/us
	工作温度	-40℃~+125℃
