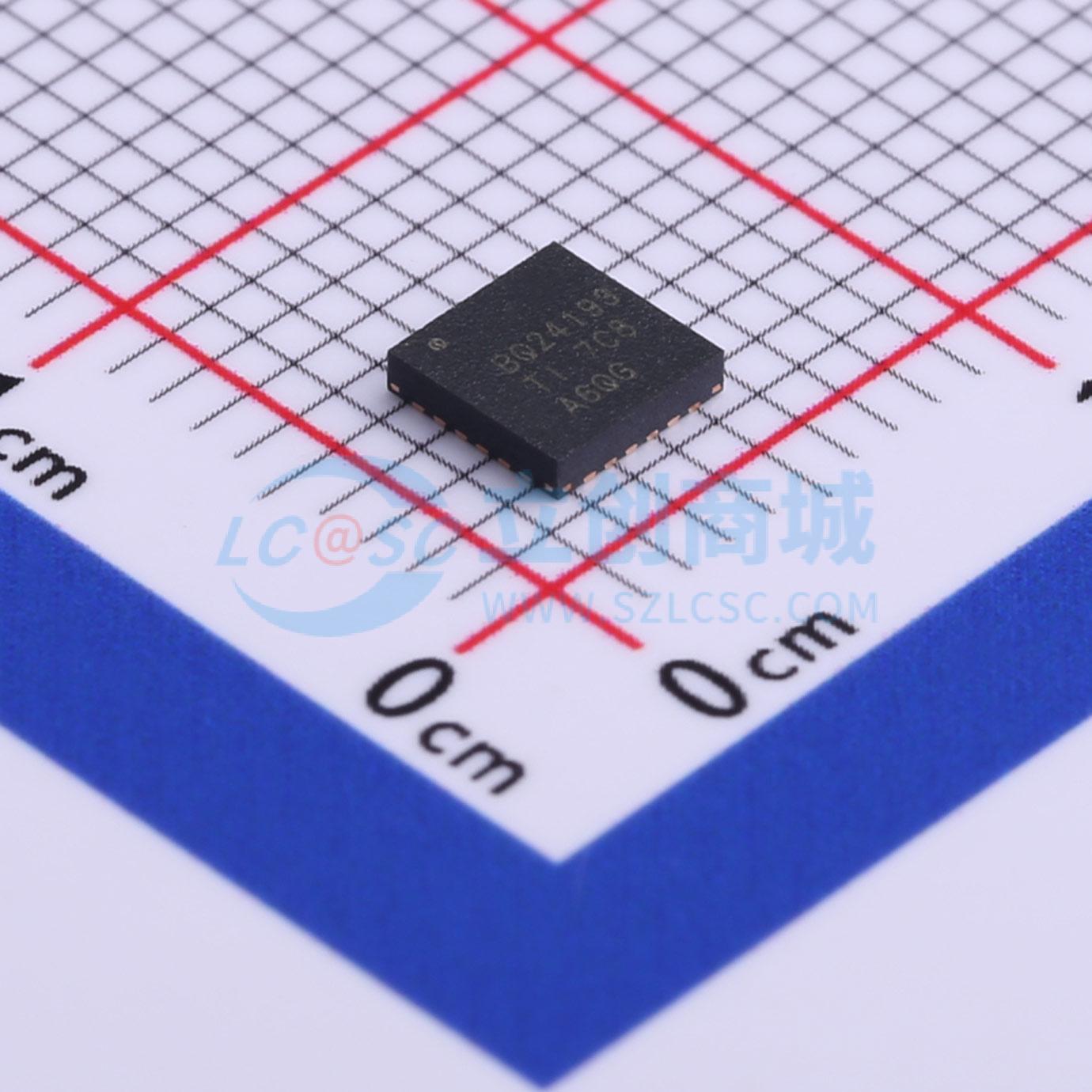

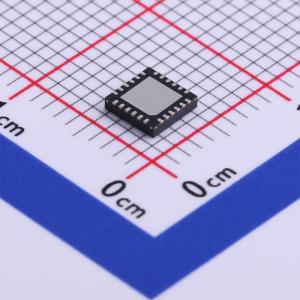

BQ24193RGER

bq24193是一款高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于各种平板电脑和其他便携式设备中的单节锂离子和锂聚合物电池。 其低阻抗电源路径可优化开关模式的运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I2C串行接口，使该器件成为真正灵活的解决方案。 该器件支持多种输入源，包括标准USB主机端口、USB充电端口和高功率直流适配器。bq24193接收系统中检测电路（如USB PHY设备）的检测结果。bq24193符合USB 2.0和USB 3.0电源规范，具备输入电流和电压调节功能。同时，bq24193通过在VBUS上提供5 V电压、最高1.3 A的限流，满足USB即插即用（On-the-Go）操作的功率额定规范。 电源路径管理将系统电压调节至略高于电池电压，但不低于3.5 V的最低系统电压（可调节）。凭借这一特性，即使电池完全耗尽或被移除，系统仍可维持运行。当达到输入电流限制或电压限制时，电源路径管理会自动将充电电流降至零。随着系统负载持续增加，电源路径会对电池进行放电，直至满足系统的功率需求。这种补充模式操作可防止输入源过载。

• 高效4.5 A开关模式充电器 —— 2 A时充电效率达92%，4 A时达90% —— 通过电池路径阻抗补偿加快充电时间
• 采用12 mΩ电池放电MOSFET，最高9 A放电电流，实现最高的电池放电效率
• 单输入兼容USB/适配器充电器
• USB主机或充电端口D+/D-检测
• 兼容USB电池充电器规范1.2
• 输入电压和电流限制
• 支持USB2.0和USB3.0
• 输入电流限制：100 mA、150 mA、500 mA、900 mA、1.2 A、1.5 A、2 A和3 A
• 3.9 V至17 V输入工作电压范围
• 通过输入电压DPM调节支持各种适配器
• USB OTG 5 V、1.3 A同步升压转换器操作 —— 1 A时5 V升压效率达93%
• 窄VDC（NVDC）电源路径管理
• 无电池或电池深度放电时可立即启动
• 电池补充模式下的理想二极管操作
• 1.5 MHz开关频率，适用于薄型电感器
• 有无主机管理均可实现自主电池充电
• 电池充电使能
• 电池充电预调节
• 充电终止和再充电
• 高精度（0℃至125℃）
• ±0.5%充电电压调节
• ±7%充电电流调节
• ±7.5%输入电流调节
• 升压模式下±2%输出调节
• 高度集成
• 电源路径管理
• 同步开关MOSFET
• 集成式电流感应
• 自举二极管
• 内部环路补偿
• 电池温度感应和充电
• 安全定时器
• 符合JEITA指南
• 热调节和热关断
• 输入系统过压保护
• MOSFET过流保护
• 用于LED或主机处理器的充电状态输出
• 低电池漏电流，支持运输模式
• 4.00 mm x 4.00 mm QFN - 24封装

• 平板电脑和智能手机
• 便携式音频扬声器
• 便携式媒体播放器
• 互联网设备
