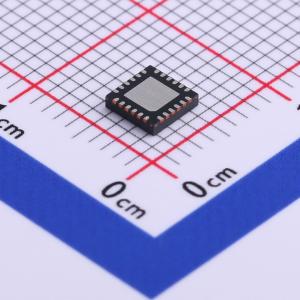

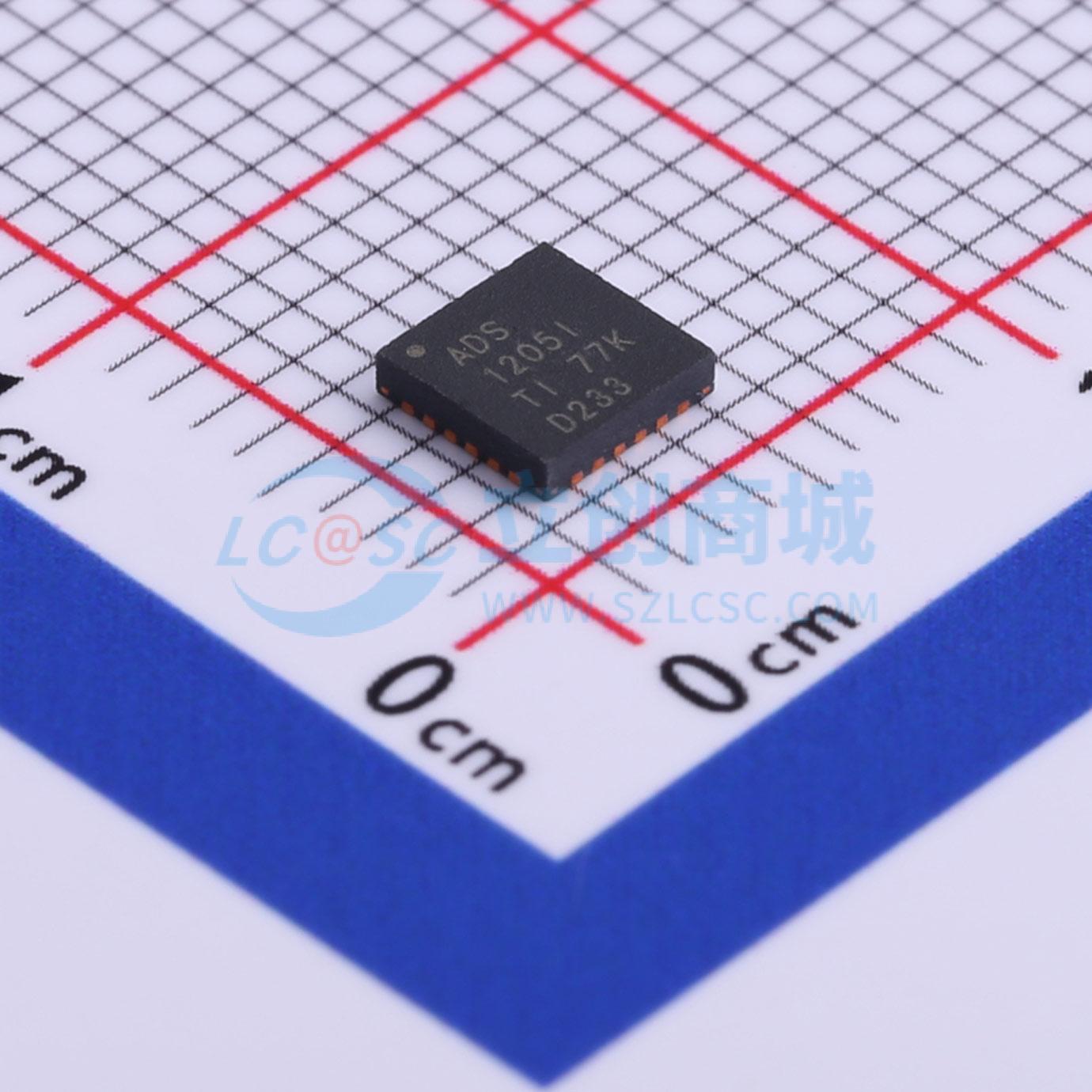

ADS1205IRGET
ADS1205IRGET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1205 两个 1 位、10MHz、2 阶 Δ-Σ 调制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1205IRGET
- 商品编号
- C528620
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADS1205是一款双通道、高性能的delta-sigma（ΔΣ）调制器，动态范围超过98dB，采用单+5V电源供电。差分输入非常适合直接连接工业环境中的传感器。通过适当的数字滤波器和调制器速率，该器件可实现无丢码的16位模数（A/D）转换。在调制器速率为10MHz、数字滤波器带宽为40kHz的情况下，可获得14位的有效分辨率。ADS1205专为高分辨率测量应用而设计，包括电流测量、智能变送器、工业过程控制和旋转变压器。它采用QFN - 24（4x4）封装。
商品特性
- 16位分辨率
- 14位线性度
- 2.5V时±2.5V输入范围
- 内部参考电压：2%
- 增益误差：0.5%
- 两个独立的delta-sigma调制器
- 两个输入参考缓冲器
- 片上20MHz振荡器
- 可选内部或外部时钟
- 工作温度范围：-40℃至±85℃
- QFN-24（4x4）封装
应用领域
- 电机控制
- 电流测量
- 工业过程控制
- 仪器旋转变压器
