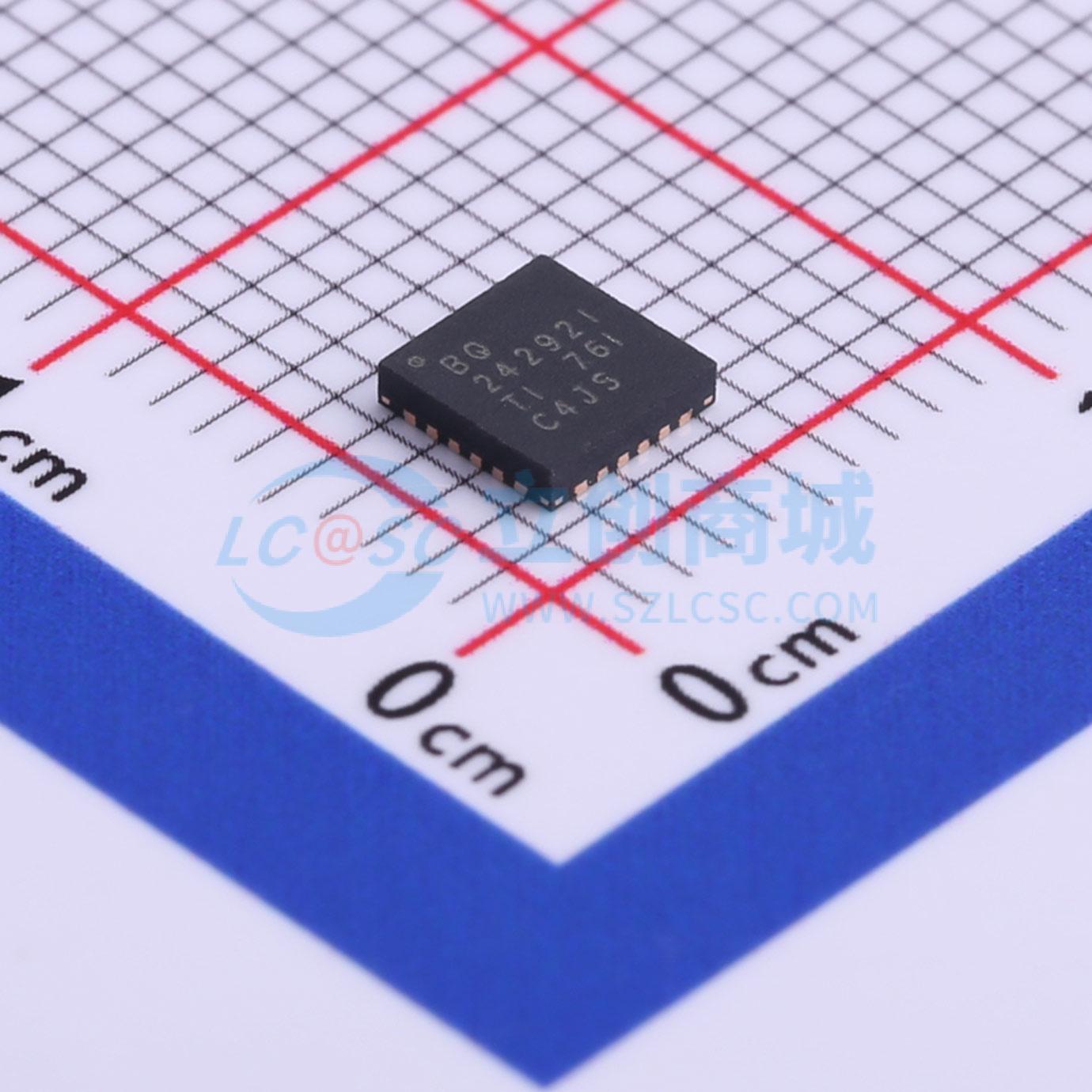

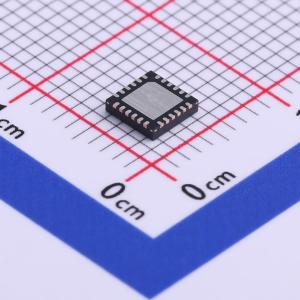

BQ24292IRGER

bq24292i是高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于各种智能手机、平板电脑和其他便携式设备中的单节锂离子和锂聚合物电池。 其低阻抗电源路径可优化开关模式运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I2C串行接口使该器件成为真正灵活的解决方案。 该器件支持多种输入源，包括标准USB主机端口、USB充电端口和高功率直流适配器。为设置默认输入电流限制，该器件会按照USB电池充电规范1.2检测输入源，并采用系统中检测电路（如USB PHY设备）的检测结果。该器件符合USB 2.0和USB 3.0电源规范，具备输入电流和电压调节功能。同时，该器件通过快速启动并在VBUS上提供5V电压（电流限制高达1.3A），支持USB即插即用（On-the-Go）操作。 电源路径管理将系统电压调节至略高于电池电压，但不低于3.5V的最低系统电压（可编程）。凭借这一特性，即使电池完全耗尽或被移除，系统仍可维持运行。当达到输入电流限制或电压限制时，电源路径管理会自动将充电电流降至零。随着系统负载持续增加，电源路径会对电池进行放电，直至满足系统功率需求。这种补充模式操作可防止输入源过载。 该器件无需软件控制即可启动并完成充电周期。它会自动检测电池电压，并分三个阶段对电池进行充电：预调节、恒流和恒压。在充电周期结束时，当充电电流达到一定条件时，充电器会自动停止充电。

• 高效4.5A开关模式充电器——2A时充电效率达92%，4A时达90%
• 通过电池路径阻抗补偿缩短充电时间
• 采用12mΩ电池放电MOSFET实现最高电池放电效率，放电电流高达9A
• 单输入兼容USB/适配器充电器
• 支持符合USB电池充电器规范1.2的USB检测——输入电压和电流限制
• 支持USB2.0和USB 3.0
• 输入电流限制：100mA、150mA、500mA、900mA、1.2A、1.5A、2A和3A
• 3.9V - 17V输入工作电压范围，支持所有带输入电压DPM调节的适配器
• 支持USB即插即用标准，通过1.3A同步升压转换器提供5V电压——1A时5V升压效率达93%——快速OTG启动（典型值22ms）——打嗝模式过流保护
• 窄VDC（NVDC）电源路径管理——即使电池完全耗尽或无电池也能实现即时开机，电池补充模式下实现理想二极管操作
• 1.5MHz开关频率，适用于低剖面电感
• 有无主机管理均可实现自主电池充电——电池充电使能——电池充电预调节——充电终止和再充电
• 高精度（0°C至125°C）——±0.5%充电电压调节——±7%充电电流调节——±7.5%输入电流调节——升压模式下±2%输出调节
• 高度集成——电源路径管理——同步开关MOSFET——集成电流感应
• 自举二极管
• 内部环路补偿
• 电池温度感应和充电安全定时器
• 热调节和热关断
• 输入系统过压保护
• MOSFET过流保护
• 用于LED或主机处理器的充电状态输出
• 低电池漏电流，支持运输模式
• 4mm x 4mm VQFN - 24封装

• 平板电脑
• 智能手机
• 便携式音频扬声器
• 便携式媒体播放器
• 互联网设备
