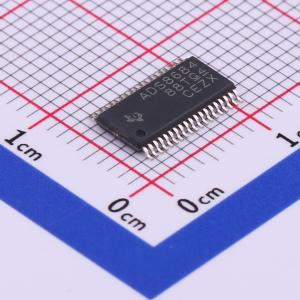

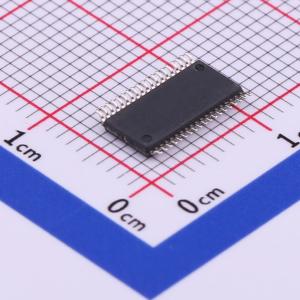

ADS8684IDBTR
具有双极性输入范围的单电源、16bit 、500 kSPS、4通道和8通道SAR（SAR）ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8684 具有可编程 (±10/±5/±2.5V) 输入范围、+5V 电源的 16 位、500kSPS、4 通道 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8684IDBTR
- 商品编号
- C528627
- 商品封装
- TSSOP-38-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.75LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 92dB | |
| 时钟频率(fc) | 17MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 6ppm/℃ | |
| 可变增益 | 支持 | |
| ADC架构 | SAR | |
| 静态电流 | 3uA | |
| 全量程范围(FSR) | 10.24V |
商品概述
ADS8684和ADS8688分别为4通道和8通道的集成数据采集系统，基于16位逐次逼近型（SAR）模数转换器（ADC），吞吐量可达500 kSPS。这些器件的每个输入通道均集成了模拟前端电路，具备高达±20 V的过压保护功能；配备4通道或8通道多路复用器，支持自动和手动扫描模式；片上集成了低温漂的4.096 V基准源。器件采用单路5 V模拟电源供电，每个输入通道可支持±10.24 V、±5.12 V和±2.56 V的真双极性输入范围，以及0 V至10.24 V和0 V至5.12 V的单极性输入范围。所有输入范围下模拟前端的增益均经过精确调整，以确保高直流精度。输入范围选择可通过软件编程实现，且各通道相互独立。无论选择何种输入范围，器件均提供1 MΩ的恒定电阻输入阻抗。 ADS8684和ADS8688提供与SPI兼容的简单串行接口，可连接数字主机，还支持多个器件级联。数字电源电压范围为1.65 V至5.25 V，可直接与多种主机控制器连接。
商品特性
- 集成模拟前端的16位ADC
- 支持自动和手动扫描的4通道、8通道多路复用器
- 通道独立可编程输入范围：双极性：±10.24 V、±5.12 V、±2.56 V；单极性：10.24 V、5.12 V
- 5 V模拟电源：1.65 V至5 V I/O电源
- 恒定电阻输入阻抗：1 MΩ
- 输入过压保护：高达±20 V
- 片上低漂移4.096 V基准源
- 出色性能：500 kSPS总吞吐量
- 微分非线性（DNL）：±0.5 LSB；积分非线性（INL）：±0.75 LSB
- 增益误差和失调低漂移
- 信噪比（SNR）：92 dB；总谐波失真（THD）：–102 dB
- 低功耗：65 mW
- 辅助（AUX）输入→直接连接至ADC输入
- 支持级联的SPI兼容接口
- 工业温度范围：-40°C至125°C
- TSSOP-38封装（9.7 mm × 4.4 mm）
应用领域
- 电力自动化
- 保护继电器
- PLC模拟输入模块
