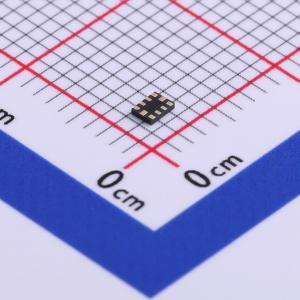

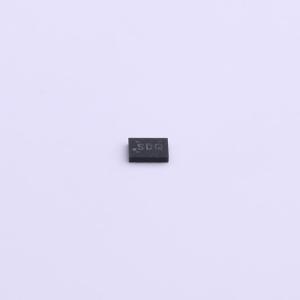

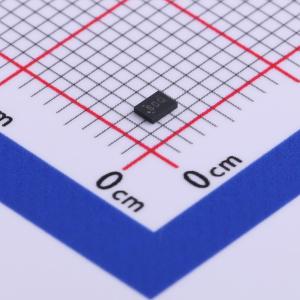

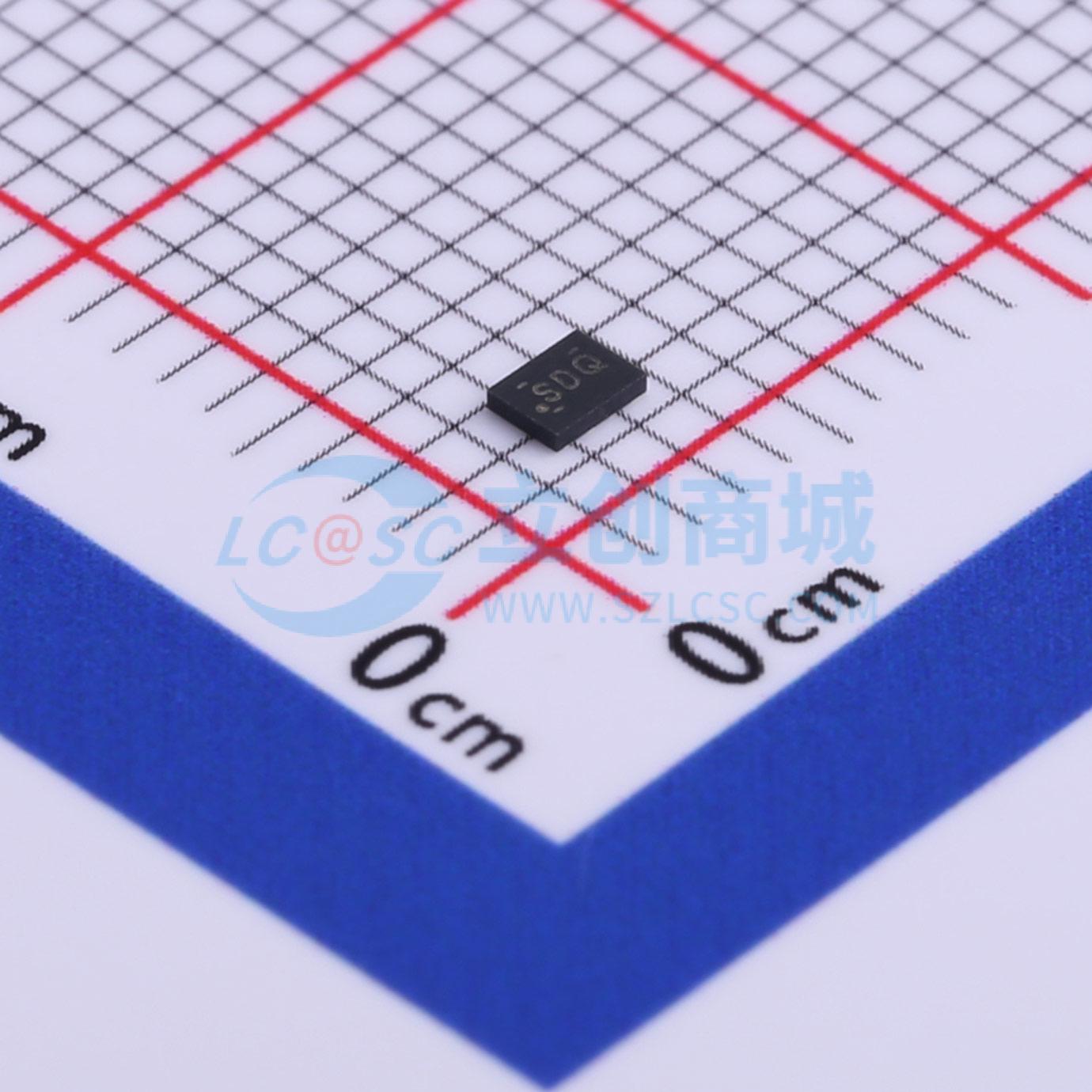

温馨提醒：图片仅供参考，商品以实物为准

ADS1118IRUGR

超小型、低功耗、兼容SPI的16位模拟到数字转换器带内部参考和温度传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1118 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1118IRUGR
商品编号: C528618
商品封装: QFN-10(1.6x2.1)
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	128Hz；8Hz；64Hz；16Hz；32Hz；250Hz；475Hz；860Hz
	静态电流	150uA
	全量程范围(FSR)	2.048V；512mV；1.024V；4.096V；256mV；6.144V

商品概述

ADS1118是一款精密、低功耗的16位模数转换器（ADC），采用超小型无引脚X2QFN - 10封装或VSSOP - 10封装，具备测量最常见传感器信号所需的所有特性。ADS1118集成了可编程增益放大器（PGA）、电压基准、振荡器和高精度温度传感器。这些特性，加上2V至5.5V的宽电源电压范围，使ADS1118非常适合对功耗和空间有严格要求的传感器测量应用。 ADS1118的数据转换速率最高可达860样本每秒（SPS）。PGA的输入范围为±256 mV至±6.144 V，可对大信号和小信号进行高分辨率测量。输入多路复用器（MUX）可测量两路差分输入或四路单端输入。高精度温度传感器可用于系统级温度监测或热电偶冷端补偿。 ADS1118可在连续转换模式下工作，也可在单次转换模式下工作，单次转换模式在转换完成后会自动断电。单次转换模式可显著降低闲置期间的电流消耗。数据通过串行外设接口（SPI™）传输。ADS1118的工作温度范围为 - 40°C至 + 125°C。

商品特性

超小型X2QFN封装：2 mm × 1.5 mm × 0.4 mm
宽电源电压范围：2 V至5.5 V
低电流消耗：连续模式下仅150 μA；单次转换模式下自动断电
可编程数据速率：8 SPS至860 SPS
单周期稳定
内部低漂移电压基准
内部温度传感器：在0°C至70°C范围内误差最大为0.5°C
内部振荡器
内部PGA
四路单端输入或两路差分输入

应用领域

温度测量：
- 热电偶测量
- 冷端补偿
- 热敏电阻测量
便携式仪器
工厂自动化和过程控制

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	8Hz
	通道数	2
	工作电压	2V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+125℃
