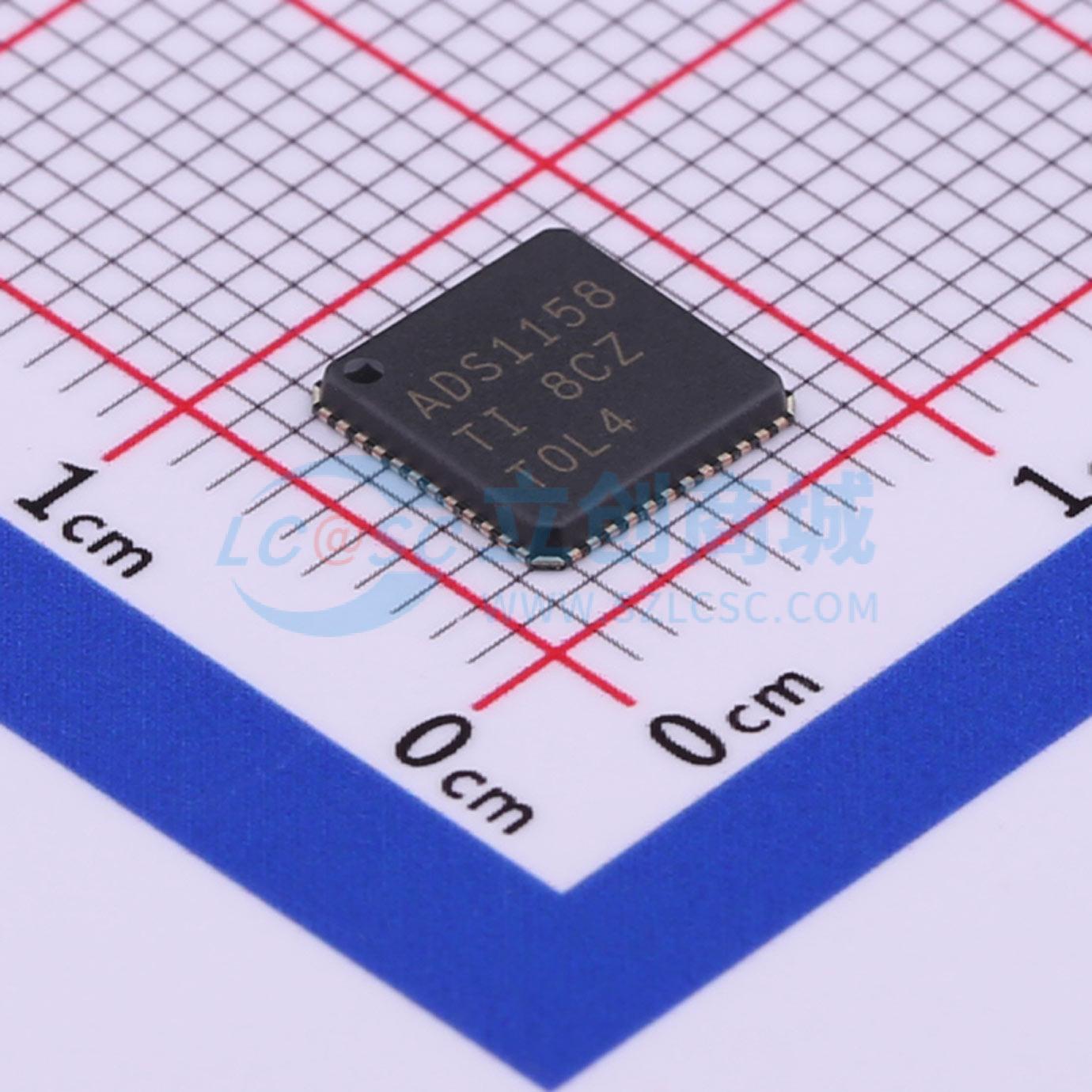

温馨提醒：图片仅供参考，商品以实物为准

ADS1158IRTCT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位，无丢失码，16通道（多路复用），低噪声，16位，ΔΣ（差分）模数转换器（ADC），提供单周期稳定的数据，通道扫描速率从1.8k到23.7kSPS每通道。
品牌名称: TI(德州仪器)
商品型号: ADS1158IRTCT
商品编号: C528619
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.311克(g)

商品参数

商品概述

ADS1158是一款16通道（复用）、低噪声、16位Δ-Σ（ΔΣ）模数转换器（ADC），可在每通道1.8k至23.7k样本每秒（SPS）的通道扫描速率下提供单周期稳定数据。灵活的输入多路复用器可接受8路差分输入或16路单端输入的组合，在使用5V参考电压工作时，其满量程差分范围为5V，真双极性范围为±2.5V。四阶Δ-Σ调制器后接一个为低噪声性能优化的五阶sinc数字滤波器。多路复用器的差分输出可用于在ADC输入前进行信号调理。内部系统监控寄存器可提供电源电压、温度、参考电压、增益和失调数据。板载PLL可通过32.768kHz晶体生成系统时钟，也可由外部时钟源替代。提供一个缓冲系统时钟输出（15.7MHz），用于驱动微控制器或其他转换器。通过SPI兼容接口进行串行数字通信。简单的命令字结构可控制通道配置、数据速率、数字I/O、监控功能等。可编程传感器偏置电流源可用于为传感器提供偏置或验证传感器的完整性。 ADS1158采用单极性+5V或双极性±2.5V模拟电源供电，数字电源与2.7V至5.25V的接口兼容。ADS1158采用QFN - 48封装。

商品特性

16位，无丢码
固定通道或自动通道扫描
固定通道数据速率：125kSPS
自动扫描数据速率：每通道23.7kSPS
单转换稳定数据
16路单端或8路差分输入
单极性（+5V）或双极性（±2.5V）工作模式
0.3LSB（积分非线性）
直流稳定性：失调漂移1μV/°C，增益漂移2ppm/°C
传感器开路检测
转换控制引脚
用于外部信号调理的多路复用器输出
片上温度、参考电压、失调、增益和电源电压回读
功耗42mW
待机、睡眠和掉电模式
8个通用输入/输出（GPIO）
32.768kHz晶体振荡器或外部时钟

应用领域

医疗
过程控制
机器和系统监控
快速扫描多通道仪器
工业系统
测试与测量系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	125kHz
	通道数	16
	工作电压	2.7V~5.25V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	0.3LSB
	工作温度	-40℃~+105℃
