BQ27220YZFR

一款单节电量计，只需极少的用户配置和系统微控制器固件开发，即可快速启动系统。bq27220器件采用补偿放电终止电压（CEDV）算法进行电量计量，并提供诸如剩余电池容量（mAh）、充电状态（%）、剩余运行时间（min）、电池电压（mV）、温度（℃）和健康状态（%）等信息。

bq27220电池电量计在正常模式（50 μA）和睡眠模式（9 μA）下具有超低功耗，可延长电池续航时间。可配置的中断有助于节省系统功耗，并使主机无需持续轮询。通过外部热敏电阻可实现精确的温度感应。

客户可以使用ROM中预加载的CEDV参数，也可以使用德州仪器（TI）基于Web的工具GAUGEPARCAL生成自定义化学参数。自定义生成的参数既可以在系统上电时由主机编程到器件的RAM中，也可以由客户编程到板载一次性可编程（OTP）存储器中。

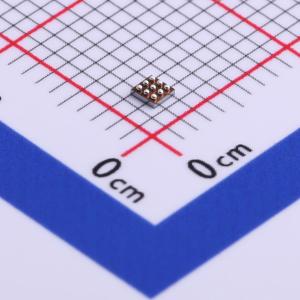

使用bq27220器件进行电池电量计量时，对于可拆卸电池组或嵌入式电池电路，仅需连接PACK+（P+）和PACK–（P-）。微小的9球、1.62 mm×1.58 mm、0.5 mm间距的NanoFree芯片级封装（DSBGA）非常适合空间受限的应用。

• 单节锂离子电池电量计
• 可置于电池组或系统板上
• 支持嵌入式或可拆卸电池
• 通过集成LDO直接由电池供电
• 支持低值（10 mΩ）外部感测电阻
• 正常模式（50 μA）和睡眠模式（9 μA）下具有超低功耗
• 基于补偿放电终止电压（CEDV）技术的电池电量计量
• 通过平滑滤波器报告剩余容量和充电状态（SOC）
• 自动适应电池老化、自放电、温度和倍率变化
• 提供电池健康状态（老化）估计
• 微控制器外设支持：400 kHz I2C串行接口
• 可配置的SOC中断或电池电量低数字输出警告
• 内部温度传感器或主机报告的温度或外部热敏电阻

• 智能手机和功能手机
• 平板电脑
• 可穿戴设备
• 楼宇自动化
• 便携式医疗/工业手持设备
• 便携式音频游戏机
