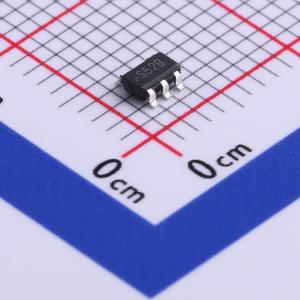

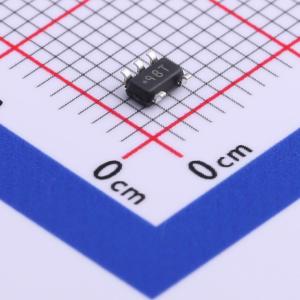

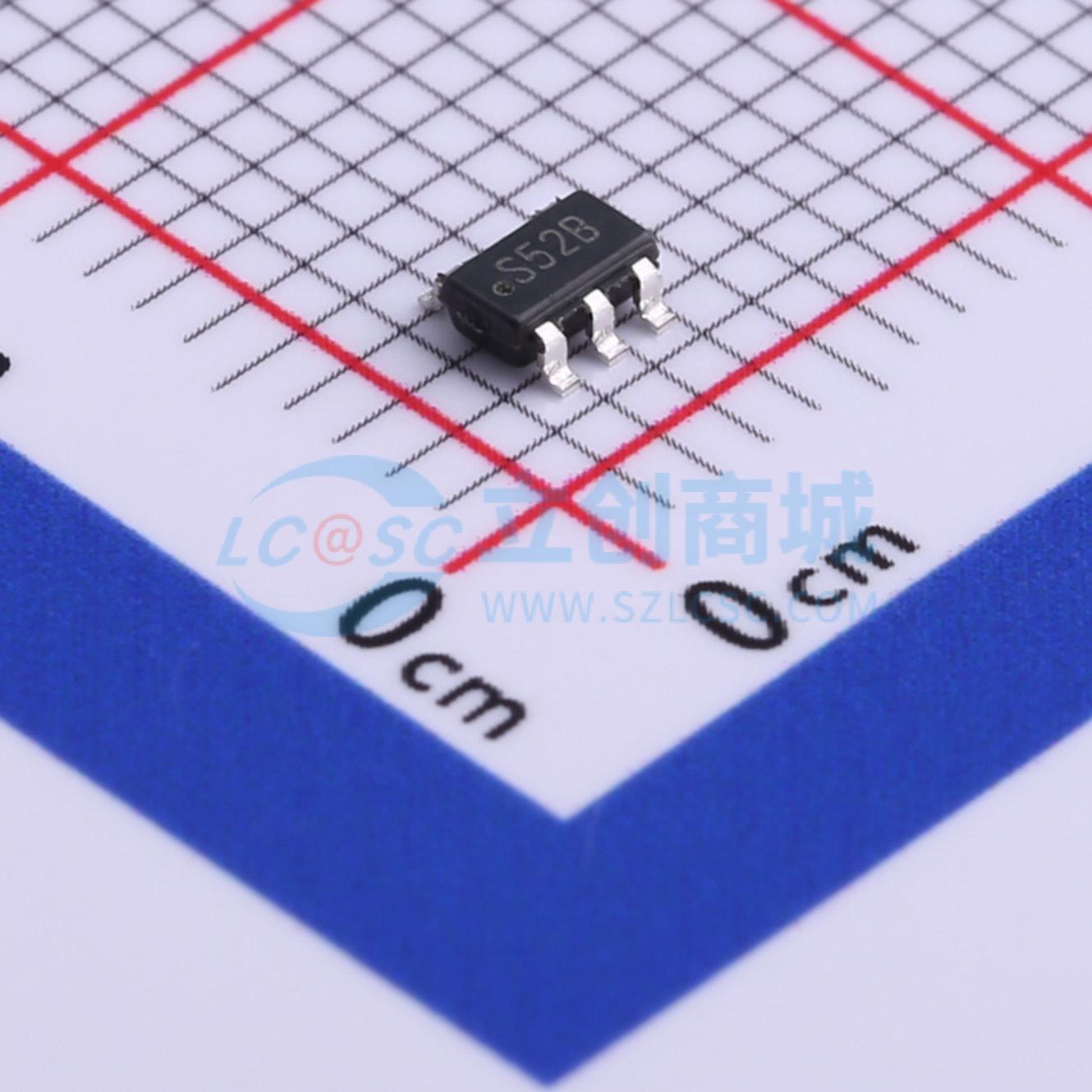

LM2733YMFX/NOPB

0.6至1.6MHz升压转换器，内置40V FET开关，采用SOT-23封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2733 采用 SOT-23 封装、具有 40V 内部 FET 开关的 0.6/1.6 MHz 升压转换器
品牌名称: TI(德州仪器)
商品型号: LM2733YMFX/NOPB
商品编号: C527399
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

LM2733开关稳压器是电流模式升压转换器，工作在1.6 MHz（“X”选项）和600 kHz（“Y”选项）的固定频率。采用SOT - 23封装，得益于内部1 - A开关的极小功率损耗以及小电感和电容的使用，实现了业内最高的功率密度。40 - V内部开关使这些解决方案非常适合升压至16 V或更高的电压。这些器件具有一个逻辑电平关断引脚，可用于降低静态电流并延长电池寿命。通过逐周期电流限制和热关断提供保护。内部补偿简化了设计并减少了元件数量。

商品特性

40 - V DMOS FET开关
1.6 - MHz（“X”）、0.6 MHz（“Y”）开关频率
低RDS(ON) DMOS FET开关电流高达1 A
宽输入电压范围2.7 V至14 V
低关断电流（<1 μA）
5引脚SOT - 23封装
使用微型电容器和电感器
逐周期电流限制
内部补偿

应用领域

白光LED电流源
个人数字助理（PDA）和掌上电脑
数码相机
便携式电话和游戏设备
局部升压稳压器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~14V
	输出电压	2.7V~40V
	输出电流	1A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.1mA
	开关管(内置/外置)	内置
	输出类型	可调
