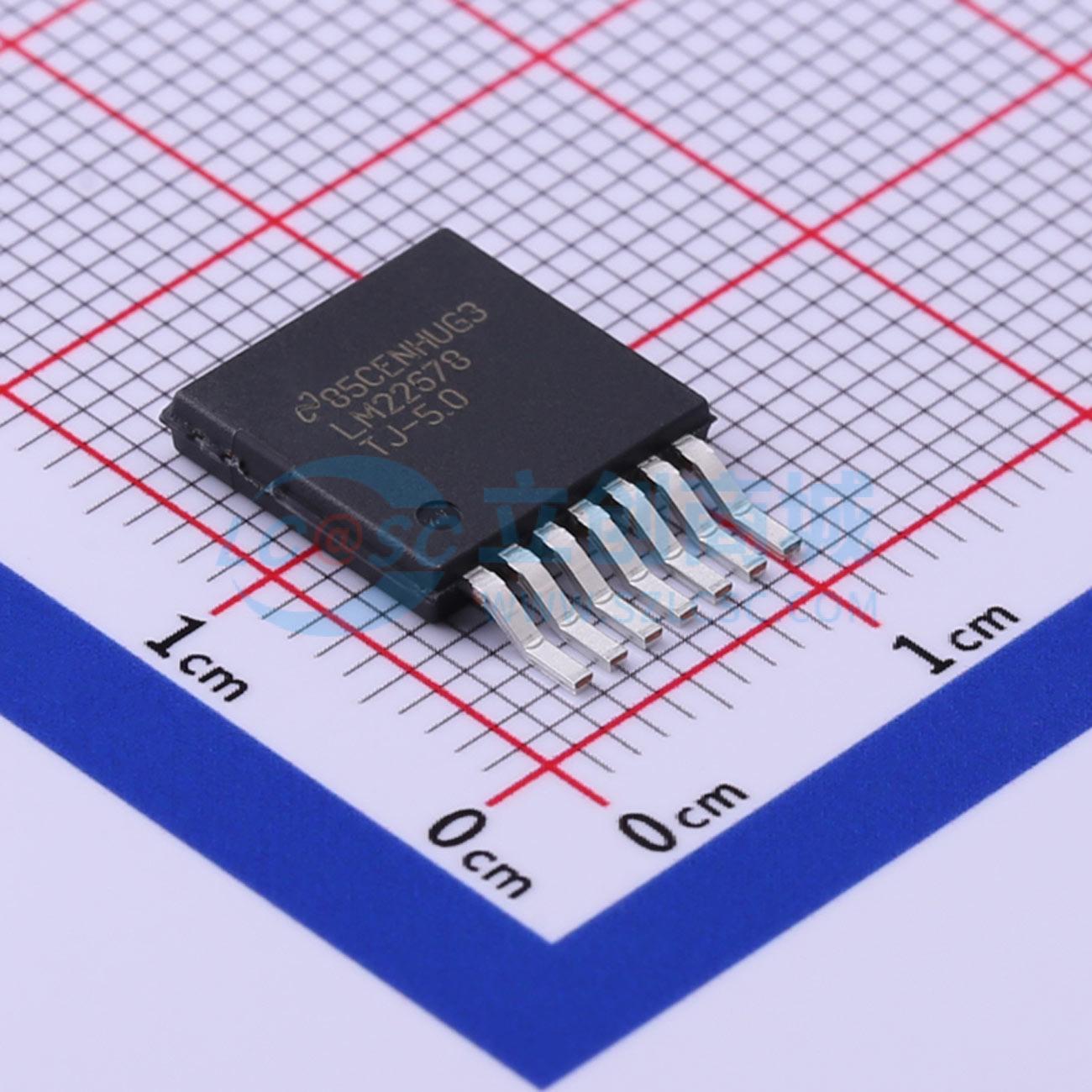

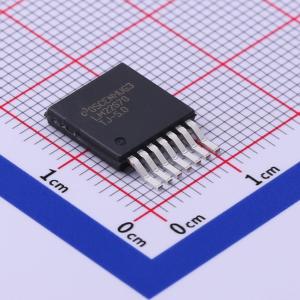

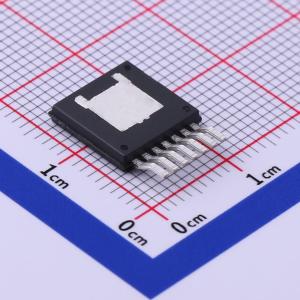

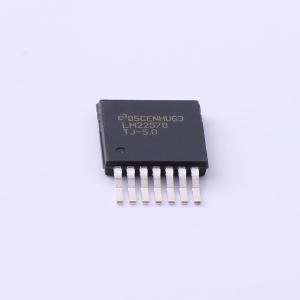

LM22678TJ-5.0/NOPB
42V 5A 高效降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM22678是一款宽输入电压范围（4.5V至42V）的高效降压型开关稳压器,最大输出电流可达5A。内置100mΩ N沟道MOSFET开关,支持固定5V输出和可调输出电压选项。开关频率为500kHz,具有内部补偿和低ESR陶瓷电容器稳定性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM22678TJ-5.0/NOPB
- 商品编号
- C527397
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 0.738克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 5V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM22678开关稳压器仅需极少的外部元件，即可实现高效的高压降压（buck）稳压器所需的全部功能。这款易用的稳压器集成了一个42 V的N沟道MOSFET开关，可提供高达5 A的负载电流。它具有出色的线性和负载调节能力，效率高（>90%）。电压模式控制具有短的最小导通时间，允许输入和输出电压之间有最大的比值。内部环路补偿意味着用户无需进行繁琐的环路补偿元件计算。提供固定5 V输出和可调输出电压选项。500 kHz的开关频率允许使用小型外部元件，并具有良好的瞬态响应。精密使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25 μA（典型值）电流。内置软启动（典型值为500 μs）可节省外部元件。LM22678器件还内置了热关断和电流限制功能，可防止意外过载。
商品特性
- 宽输入电压范围：4.5 V至42 V
- 内部补偿电压模式控制，使用低ESR陶瓷电容时稳定
- 100 mΩ N沟道MOSFET
- 输出电压选项：-ADJ（输出低至1.285 V）、-5.0（输出固定为5 V）
- ±1.5%反馈参考精度
- 500 kHz开关频率
- -40℃至125℃工作结温范围
- 精密使能引脚
- 集成自举二极管
- 集成软启动
- 完全支持WEBENCH
- LM22678-Q1是符合AEC-Q100 1级标准（-40℃至+125℃工作结温）的汽车级产品
- PFM（外露焊盘）封装
应用领域
- 工业控制
- 电信和数据通信系统
- 嵌入式系统
- 标准24 V、12 V和5 V输入轨转换
