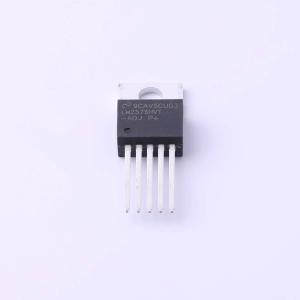

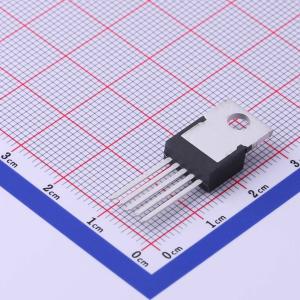

温馨提醒：图片仅供参考，商品以实物为准

LM2576HVT-ADJ/NOPB

3A非同步降压直流-直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2576HVTADJ/NOPB 是一款易于使用的非同步降压直流-直流转换器,具有宽输入电压范围（40V至60V）,最大输出电流为3A,可调输出电压范围为1.23V至57V。该芯片需要极少的外部组件,具有固定的52kHz振荡频率,内置过温保护和过流保护功能。
品牌名称: TI(德州仪器)
商品型号: LM2576HVT-ADJ/NOPB
商品编号: C527398
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.975克(g)

商品参数

商品概述

LM2576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V、15V的固定输出电压版本，以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，具备故障保护和固定频率振荡器。 LM2576系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下甚至无需散热器。多家不同制造商提供与LM2576配套使用的标准电感系列。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压公差为±4%，振荡器频率公差为±10%。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。新产品LMR33630具有降低物料清单成本、提高效率、解决方案尺寸减小85%等诸多特性。

商品特性

新产品：LMR33630 36V、3A、400kHz同步转换器
3.3V、5V、12V、15V及可调输出版本
可调版本输出电压范围：1.23V至37V（高压版本为57V），在电压和负载条件下最大公差为±4%
指定输出电流为3A
宽输入电压范围：40V，高压版本最高可达60V
仅需四个外部元件
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
高效率
使用易于获取的标准电感
热关断和电流限制保护
使用WEBENCH工具进行定制设计

应用领域

电机驱动
商用网络和服务器电源设备
测试和测量设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	1.23V~57V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	可调
