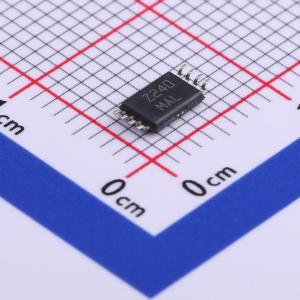

BQ2057WTSTR

BENCHMARQ bq2057系列先进的锂离子（Li-Ion）和锂聚合物（Li-Pol）线性充电管理IC专为成本敏感和紧凑的便携式电子设备而设计。它们将高精度电流和电压调节、电池调理、温度监测、充电终止、充电状态指示以及AutoComp充电速率补偿集成在一个8引脚IC中。提供MSOP、TSSOP和SOIC封装选项，以适应广泛的终端应用。

bq2057使用外部热敏电阻持续测量电池温度。为了安全起见，bq2057在电池温度在用户定义的阈值范围内之前禁止充电。然后，bq2057以三个阶段对电池进行充电：调理、恒流和恒压。如果电池电压低于低压阈值V(min)，bq2057将使用低电流进行预充电，以调理电池。调理充电速率约为调节电流的10%。调理电流还可以最大限度地减少外部移位元件在充电初始阶段的热量散失。调理后，bq2057将恒流施加到电池上。外部感应电阻设置电流。感应电阻可以位于电池的高端或低端，而无需额外组件。恒流阶段一直持续到电池达到充电调节电压。

然后，bq2057开始恒压阶段。在工作温度和电源电压范围内，电压调节的精度优于±1%。对于单节和双节电池，bq2057提供四个固定电压版本：4.1 V、4.2 V、8.2 V和8.4 V。当电流减小到充电终止阈值I(TERM)时，充电停止。如果电池电压降至V(RCH)阈值以下，bq2057会自动重新启动充电。

设计人员还可以使用AutoComp功能来减少充电时间。这项专有技术允许在充电期间对电池组的内部阻抗进行安全且动态的补偿。

• 适用于单节（4.1V或4.2V）和双节（8.2V或8.4V）锂离子或锂聚合物电池组
• 需要少量外部组件
• 0.3V的压降电压，以减少散热
• 预设电压下的电压调节精度优于±1%
• AutoComp动态补偿电池包内部阻抗以缩短充电时间
• 可选在充电前和期间进行电芯温度监控
• 集成电压和电流调节，具有可编程的充电电流和高侧或低侧电流检测
• 集成电芯调理功能，用于恢复深度放电的电芯并在初始充电阶段减少散热
• 单个或双LED或主机处理器接口的充电状态输出
• 自动电池再充电功能
• 通过最小电流终止充电
• 当vcc移除时自动进入低功耗睡眠模式
• 提供EVM用于快速评估
• 封装：8引脚SOIC，8引脚TSSOP，8引脚MSOP

• 便携式电子设备
• 单节或双节锂离子或锂聚合物电池充电管理
