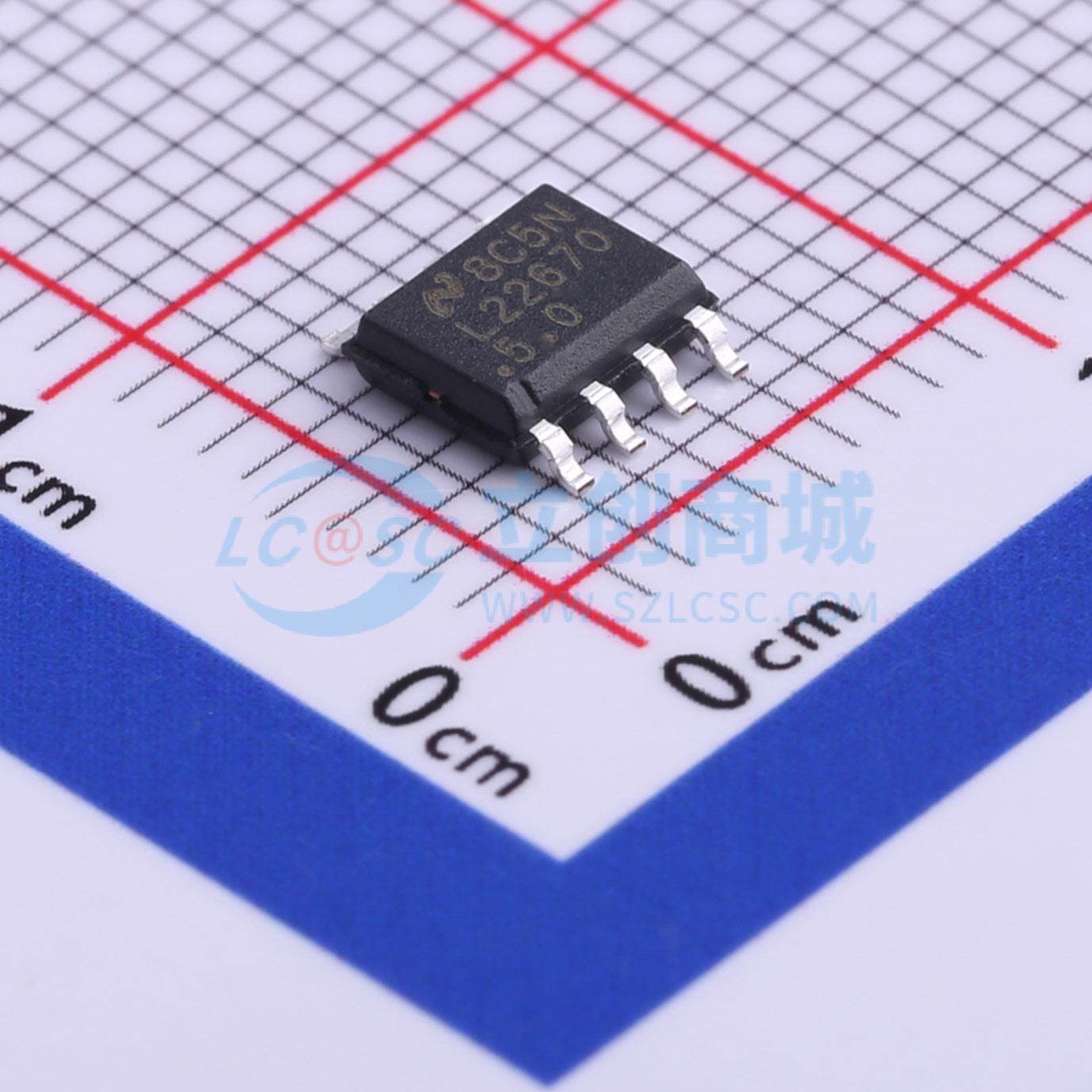

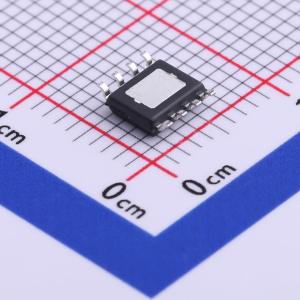

LM22670MRX-5.0/NOPB

LM22670开关稳压器仅需极少的外部元件，就能实现高效的高压降压（buck）稳压器所需的全部功能。这款易用的稳压器集成了一个42 V的N沟道MOSFET开关，可提供高达3 A的负载电流。其特点是具有出色的线性和负载调节能力，以及高效率（>90%）。电压模式控制提供了短的最小导通时间，允许输入和输出电压之间有最大的比率。内部环路补偿意味着用户无需进行计算环路补偿元件这一繁琐的任务。提供固定5 V输出和可调输出电压选项。默认开关频率设置为500 kHz，因此可使用小型外部元件，并具有良好的瞬态响应。此外，可通过单个外部电阻将频率在200 kHz至1 MHz的范围内进行调节。内部振荡器可与系统时钟或另一个稳压器的振荡器同步。精密使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25 μA（典型值）。内置软启动（典型值为500 μs）可节省外部元件。LM22670器件还内置了热关断和电流限制功能，以防止意外过载。

• 宽输入电压范围：4.5 V至42 V
• 内部补偿的电压模式控制，使用低ESR陶瓷电容时稳定
• 120 mΩ N沟道MOSFET PFM封装
• 100 mΩ N沟道MOSFET SO PowerPAD - 8封装
• 输出电压选项：-ADJ（输出低至1.285 V）、-5.0（输出固定为5 V）
• ±1.5%反馈参考精度
• 默认开关频率500 kHz
• 开关频率可调且可同步
• 工作结温范围：-40℃至125℃
• 精密使能引脚
• 集成自举二极管
• 集成软启动
• 完全WEBEN Γ(CH⊕使能
• LM22670 - Q1是符合AEC - Q100 1级标准（工作结温范围为-40℃至+125℃）的汽车级产品

• 工业控制
• 电信和数据通信系统
• 嵌入式系统
• 标准24 V、12 V和5 V输入轨转换
