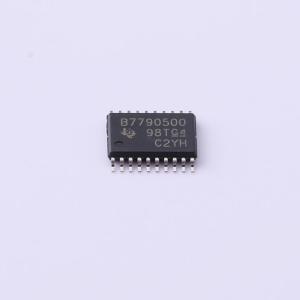

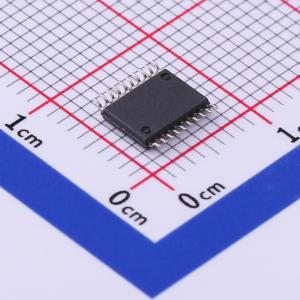

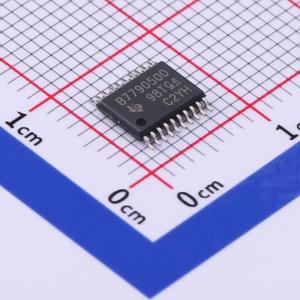

BQ7790500PWR
3节至20节超低功耗电压、电流、温度和开线可堆叠式锂离子电池保护器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ77905 3 至 5 节串联锂离子和锂磷酸盐超低功耗堆叠式电池保护器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ7790500PWR
- 商品编号
- C527392
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 1.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3V~25V | |
| 放电截止电压 | 2.6V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 6uA |
商品概述
BQ77904和BQ77905器件是低功耗电池组保护器，无需微控制器（MCU）控制即可实现一系列电压、电流和温度保护功能。该器件的可堆叠接口可轻松扩展，以支持3节至20节或更多节串联的电池应用。保护阈值和延迟在出厂时已编程，并有多种配置可供选择。分别提供了放电（OTD和UTD）和充电（OTC和UTC）的过温与欠温阈值，以增加灵活性。 该器件通过集成的独立CHG和DSG低端NMOS FET驱动器实现电池组保护，可通过两个控制引脚禁用这些驱动器。这两个控制引脚还可用于以简单经济的方式为更高节数（6节及以上）的电池提供电芯保护解决方案。为此，只需将高一级器件的CHG和DSG输出级联到紧邻的低一级器件的控制引脚即可。为减少元件数量，所有保护故障均使用内部延迟定时器。
商品特性
- 电压保护（精度±10 mV）
- 过压：3 V至4.575 V；欠压：1.2 V至3 V
- 电芯开路和线路开路检测（OW）
- 电流保护
- 过流放电1：-10 mV至 -85 mV；过流放电2：-20 mV至 +170 mV；短路放电：-40 mV至 +340 mV；在全温度范围内，≤20 mV时精度为±20%，>20 mV时精度为±30%
- 温度保护
- 充电过温：45°C或50°C；放电过温：65°C或70°C；充电欠温：-5°C或0°C；放电欠温：-20°C或 -10°C
- 独立的充电（CHG）和放电（DSG）FET驱动器
- 每节电芯输入的绝对最大额定值为36 V
- 内置自测试功能，可靠性高
- 关机模式：最大0.5 μA
应用领域
- 电动工具、园艺工具
- 启停电池组
- 铅酸（PbA）替代电池
- 轻型电动车
- 储能系统、不间断电源（UPS）
- 10.8 V至72 V电池组
