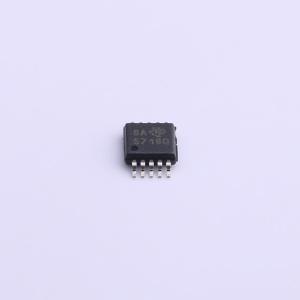

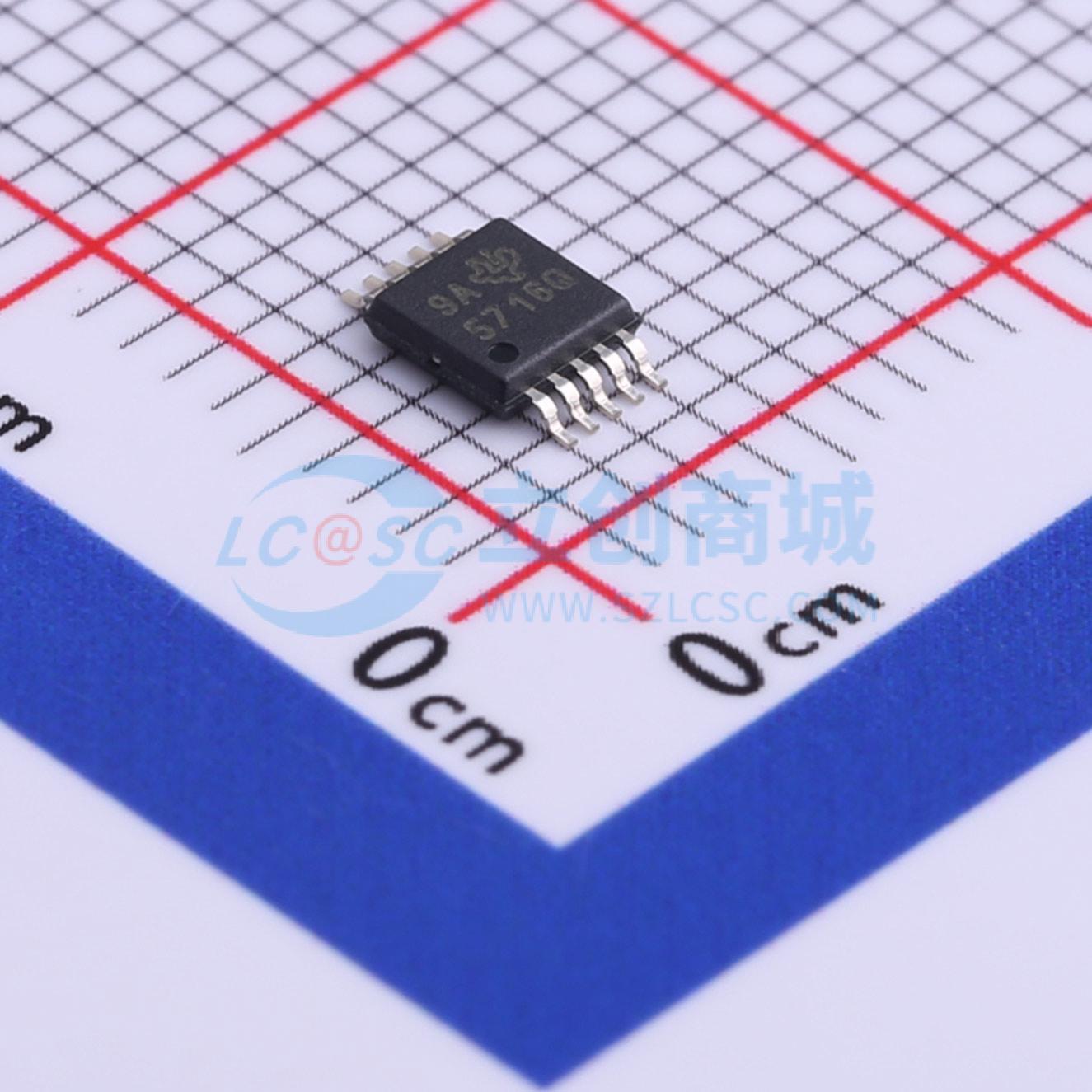

TPS57160QDGQRQ1
带Eco-mode控制的1.5A 60V降压SWIFT DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS57160-Q1 具有 Eco-Mode™ 的汽车类 3.5V 至 60V、1.5A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS57160QDGQRQ1
- 商品编号
- C527563
- 商品封装
- HVSSOP-10-EP-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 2.5MHz；581kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 116uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS57160-Q1 器件是一款60V 1.5A 降压型稳压器，具有一个集成型高侧MOSFET。电流模式控制提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式将无负载输出电源电流减小至 116μA。通过使用使能引脚，关断电源电流被减少至 1.5μA。 欠压闭锁在内部设定为 2.5V，但可采用使能引脚将它提高。输出电压启动斜坡受控于缓慢启动引脚，该引脚还可被配置用来控制电源排序或者跟踪。一个开漏电源良好信号表示输出处于其标称电压值的 92% 至 109% 之内。 宽开关频率范围实现了对效率及外部组件尺寸的优化。频率折返和热关断功能可在过载情况下对部件提供保护。 TPS57160-Q1 采用10 引脚耐热增强型微型小外形尺寸(MSOP) PowerPAD™(DGQ) 或者10 引脚小外形尺寸无引线(SON) (DRC) 封装。
商品特性
- 符合汽车应用要求
- 3.5V 至 60V 输入电压范围
- 200mΩ 高侧金属氧化物半导体场效应晶体(MOSFET)
- 在具有脉冲跳跃的轻负载下实现高效率Eco-mode™控制机制
- 116μA 工作静态电流
- 1.5μA 关断电流
- 100kHz 至 2.5MHz 开关频率
- 同步至外部时钟
- 可调节的慢起动/排序
- 欠压和过压电源良好输出
- 可调的欠压闭锁(UVLO) 电压和滞后
- 0.8V 内部电压基准
- 由SwitcherPro™软件工具提供支持
应用领域
- 12V，24V 和 48V 工业用及商用低功耗系统
- 汽车售后加装配件：视频、全球卫星定位系统(GPS)、娱乐
