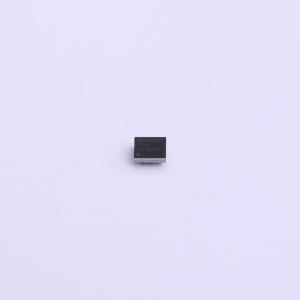

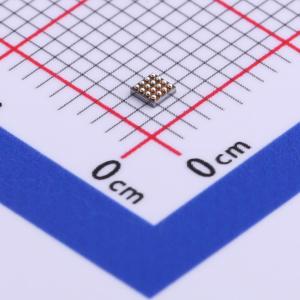

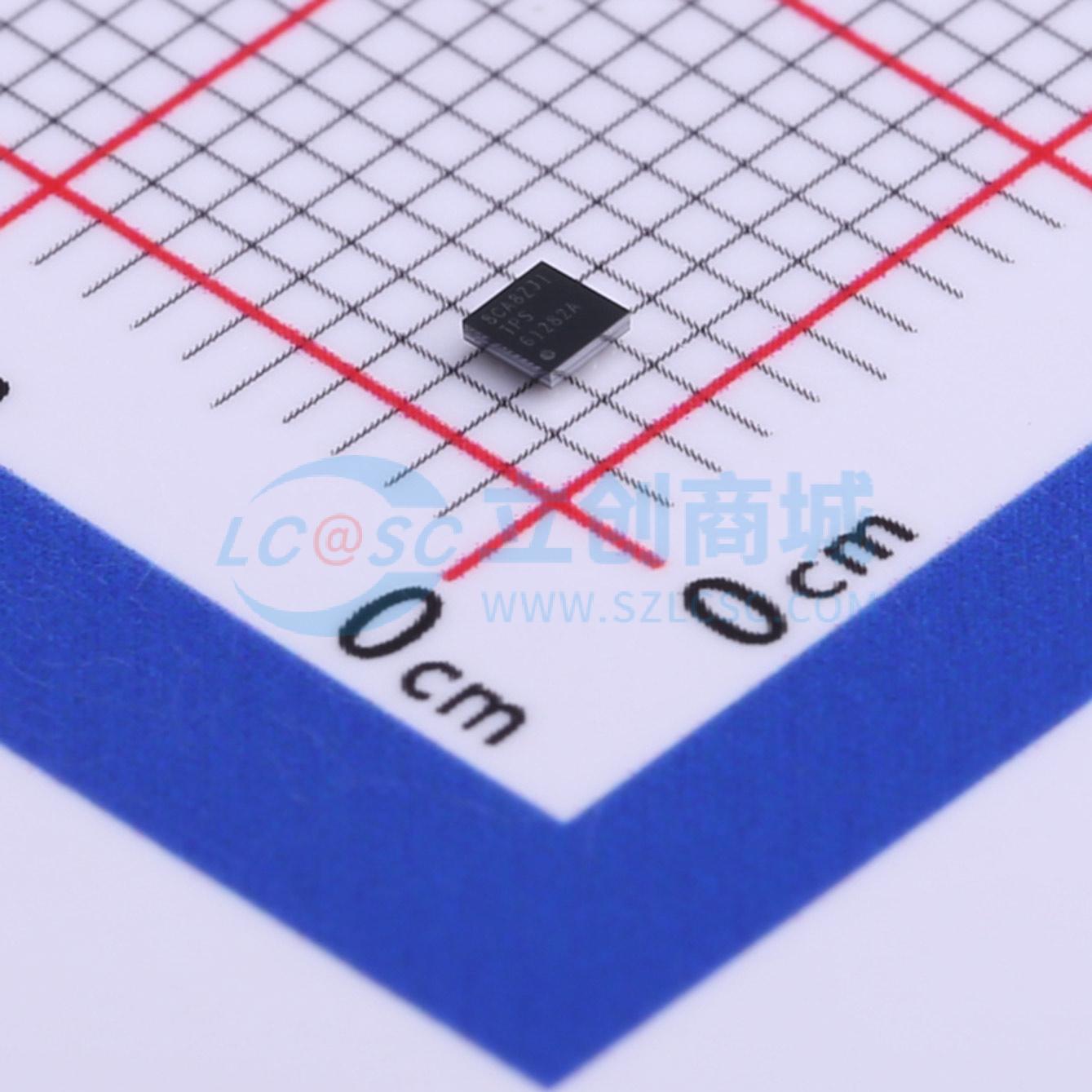

TPS61282AYFFR

TPS6128xA器件为由锂离子、富镍、硅阳极、锂离子或磷酸铁锂电池供电的产品提供电源解决方案。该电压范围针对如智能手机或平板电脑等单节电池便携式应用进行了优化。 作为高功率预调节器，TPS6128xA可延长电池续航时间，并克服受电系统的输入电流和电压限制。 在关机状态下，TPS6128xA以真正的直通模式运行，静态功耗仅为3μA，可延长电池保存期限。 在运行期间，当电池处于良好的充电状态时，低欧姆、高效的集成直通路径将电池连接到受电系统。 如果电池电量降低，其电压低于所需的系统最低电压，该器件将无缝转换为升压模式，以充分利用电池容量。 即使电池深度放电，TPS6128xA器件也支持超过4A的脉冲负载电流。在此运行模式下，TPS6128xA可充分利用电池容量：克服了因受电组件的最低输入电压较高而导致的高电池截止电压问题；新型电池化学体系可完全放电；该器件可在升压和旁路模式之间无缝切换，缓冲导致系统关机的高电流脉冲。 这对电池使用时间有显著影响，在相同电池容量下可延长使用时间并提升用户体验，或在相似使用时间下降低电池成本。 由于所需外部组件最少，TPS6128xA解决方案尺寸小（<20mm²），可使用小型电感器和输入电容器，采用16引脚芯片级封装（CSP）。 TPS6128xA在2.3MHz同步升压模式下运行，并在轻负载电流时进入省电模式（PFM），以在整个负载电流范围内保持高效率。

• 2.3MHz运行时效率达95%
• 低静态电流直通模式下静态电流为3μA
• 宽输入电压范围：2.3V至4.8V
• 输出电压为3.35V、输入电压≥2.65V时，输出电流变化量ΔIour ≥ 4A（峰值）
• 集成直通模式（35mΩ）
• 可编程谷值电感电流限制和输出电压
• 关机期间为真正的直通模式
• 同类最佳的线路和负载瞬态响应
• 低纹波轻负载PFM模式
• 片上E2PROM可现场定制（写保护）
• 两种接口选项：高达3.4Mbps的I²C兼容接口（TPS61280A）；简单I/O逻辑控制接口（TPS6128xA）
• 热关断和过载保护
• 总解决方案尺寸<20mm²，厚度小于1mm

• 单节富镍、硅阳极、锂离子、磷酸铁锂电池
• 智能手机或平板电脑
• 2.5G/3G/4G迷你模块数据卡
• 具有高峰值功率负载的电流受限应用
