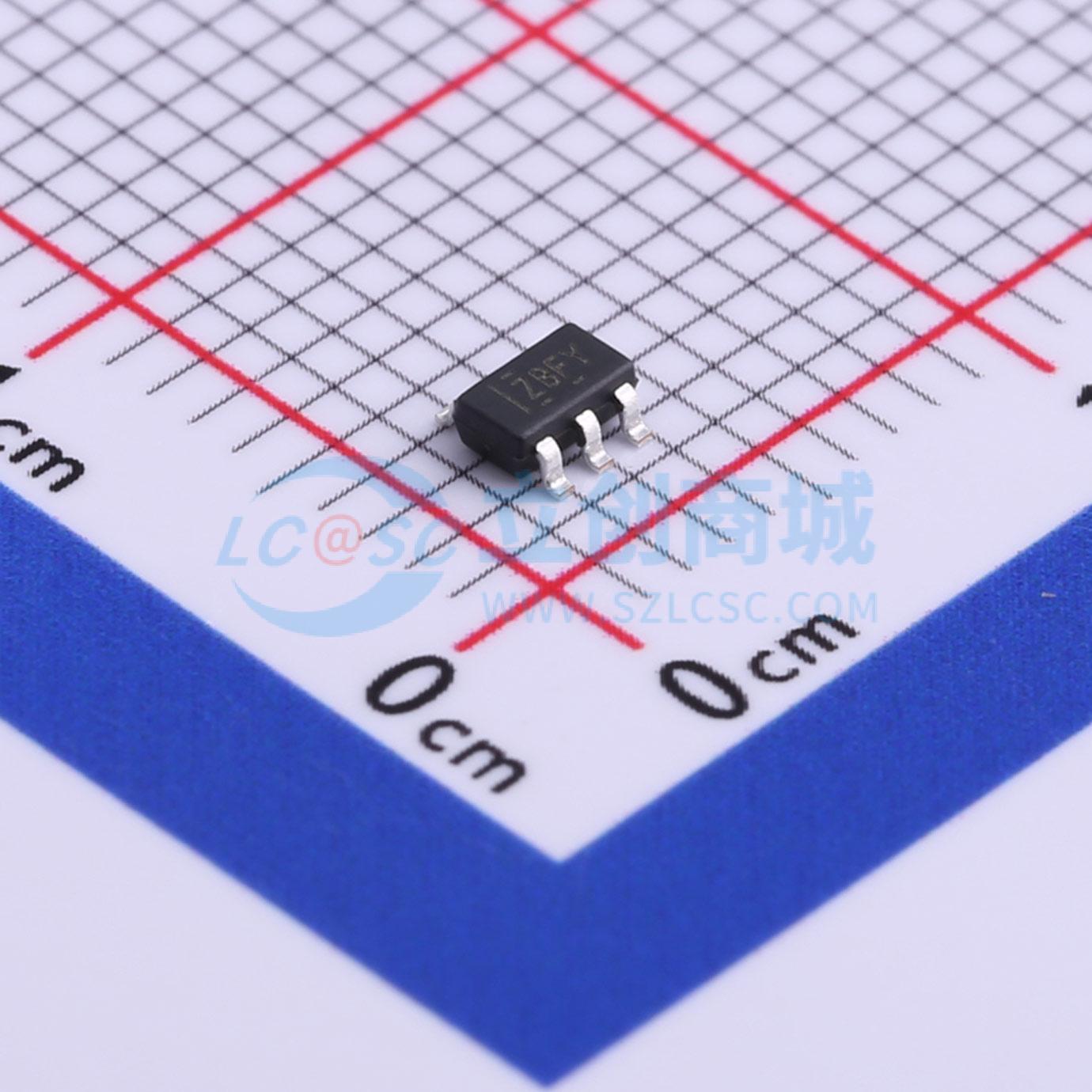

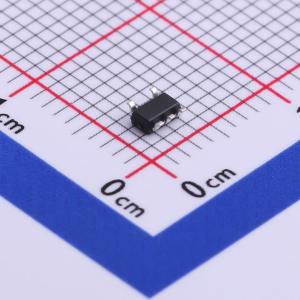

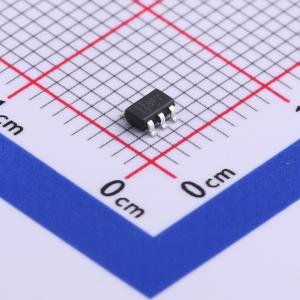

温馨提醒：图片仅供参考，商品以实物为准

TPS7B6933DBVR

150mA、40V、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B69 150mA 40V 超低 Iq LDO 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7B6933DBVR
商品编号: C527569
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.089克(g)

商品参数

商品概述

TPS7B69xx器件是一款低压差线性稳压器，可在高达40 V的输入电压（VI）下工作。该器件在轻载时的静态电流仅为15 μA（典型值），适用于待机微控制单元系统，尤其适用于电表、火灾报警器和烟雾探测器等常通电应用。该器件集成了短路和过流保护功能。TPS7B69xx器件的工作温度范围为 -40°C至105°C。

商品特性

4 V至40 V宽输入电压范围，可承受高达45 V的瞬态电压
最大输出电流：150 mA
低静态电流（IQ）：
- 轻载时典型值为15 μA
- 全温度范围内最大值为25 μA
负载电流为100 mA时，典型低压差电压为450 mV
最大线性调整率为10 mV
最大负载调整率为20 mV
使用低ESR陶瓷输出电容（2.2 μF至100 μF）时稳定
提供固定3.3 V和5 V输出电压选项
集成故障保护：
- 热关断
- 短路保护

应用领域

电表、水表和燃气表
家电和白色家电
火灾报警器、烟雾探测器
医疗、健康和健身应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	799mV@(100mA)
	静态电流(Iq)	25uA
	特性	热关断；短路保护
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
