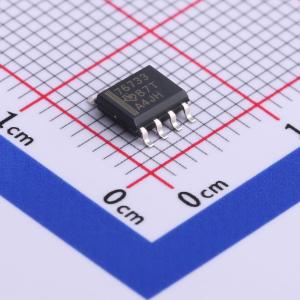

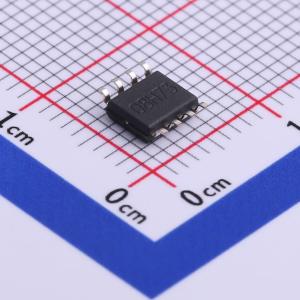

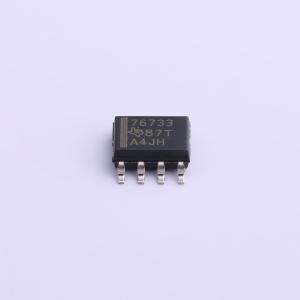

TPS76733QDR

该器件旨在实现快速瞬态响应，并能与 10 μF 低 ESR 电容配合稳定工作。这种组合以合理的成本提供了高性能。 由于 PMOS 器件表现为低阻值电阻，因此压差非常低（对于 TPS76750，在 1 A 输出电流时典型值为 230 mV），且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在 0 mA 至 1 A 的全输出电流范围内，典型值为 85 μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该 LDO 系列还具备睡眠模式；向 EN（使能）端施加 TTL 高电平信号可关闭稳压器，在 TJ = 25°C 时将静态电流降至 1 μA。 TPS767xx 的 RESET 输出可在欠压情况下启动微计算机和微处理器系统的复位操作。TPS767xx 内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 TPS767xx 提供 1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V 和 5.0 V 固定电压版本以及可调版本（可在 1.5 V 至 5.5 V 范围内编程）。在电源、负载和温度范围内，输出电压容差最大为 2%。TPS767xx 系列采用 8 引脚 SOIC 和 20 引脚 PWP 封装。

• 1 A 低压差稳压器
• 提供 1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V、5.0 V 固定输出和可调版本
• 1 A 时压差低至 230 mV（TPS76750）
• 典型静态电流超低，仅 85 μA
• 快速瞬态响应
• 固定输出版本在规定条件下容差为 2%
• 带 200 ms 延迟的开漏上电复位（PG 选项请参考 TPS768xx）
• 8 引脚 SOIC 和 20 引脚 TSSOP PowerPAD（PWP）封装
• 热关断保护
