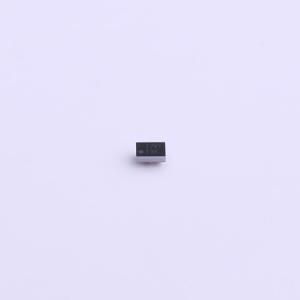

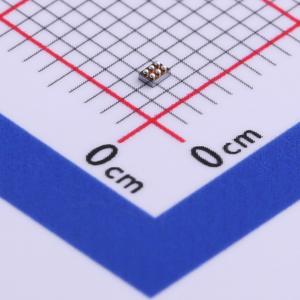

温馨提醒：图片仅供参考，商品以实物为准
TPS610995YFFR
升压型 700mV~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPS61099x 是一款具有超低静态电流的同步升压转换器,适用于碱性电池、镍氢电池、锂锰电池或可充电锂离子电池供电的系统,要求在轻负载条件下实现高效率,延长电池寿命。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS610995YFFR
- 商品编号
- C527564
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 700mV~5.5V | |
| 输出电压 | 3.6V | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 400nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TPS61099x器件是一款同步升压转换器，具有1μA的超低静态电流。该器件专为由碱性电池、镍氢可充电电池、锂锰电池或可充电锂离子电池供电的产品而设计，对于这些产品而言，轻载条件下的高效率对于实现长电池续航至关重要。 TPS61099x升压转换器采用滞环控制拓扑，以在最小静态电流下实现最高效率。在轻载条件下，它仅消耗1μA的静态电流，固定输出电压版本在10μA负载下的效率可达75%。它还能支持3.3 V至5 V转换时最高300 mA的输出电流，在200 mA负载下效率可达93%。 TPS61099x还为不同应用提供降压模式和直通模式两种操作方式。在降压模式下，即使输入电压高于输出电压，输出电压仍可调节至目标值。在直通模式下，输出电压跟随输入电压。当VIN > VOUT + 0.5 V时，TPS61099x退出降压模式并进入直通模式。 TPS61099x在禁用时支持真正的关断功能，可将负载与输入电源断开，以降低电流消耗。 TPS61099x提供可调输出电压版本和固定输出电压版本。它采用6球1.23 mm x 0.88 mm WCSP封装和6引脚2 mm x 2 mm WSON封装。
商品特性
- 流入VOUT引脚的600 nA超低静态电流
- 流入VIN引脚的400 nA超低静态电流
- 工作输入电压范围为0.7 V至5.5 V
- 可调输出电压范围为1.8 V至5.5 V
- 提供固定输出电压版本
- 最小0.8 A开关峰值电流限制
- 降压模式下可调节输出电压
- 关断时真正断开连接
- 固定输出电压版本在10 μA负载下效率可达75%
- 10 mA至300 mA负载下效率可达93%
- 6球1.23 mm×0.88 mm WCSP封装和2 mm x 2 mm WSON封装
- 使用WEBENCH电源设计器基于TPS61099x创建定制设计
应用领域
- 内存液晶显示器偏置
- 光学心率监测器
- LED偏置
- 可穿戴应用
- 低功耗无线应用
- 便携式产品
- 电池供电系统
