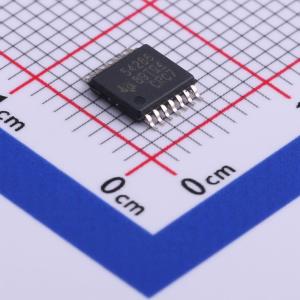

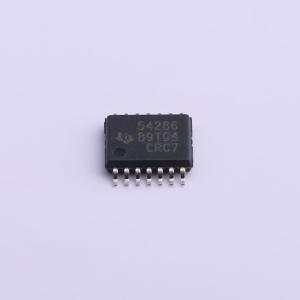

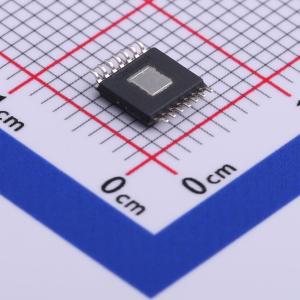

温馨提醒：图片仅供参考，商品以实物为准
TPS54286PWPR
内置高端MOSFET的2A双路异步转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54286 具有内部补偿的 4.5V 至 28V 输入、双路 2A 输出、600kHz 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54286PWPR
- 商品编号
- C527561
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.171999克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电流 | 2A | |
| 开关频率 | 510kHz~750kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54283和TPS54286是双输出非同步降压转换器，能够支持2A输出应用，其工作输入电源电压范围为4.5V至28V，要求输出电压在0.8V至输入电压的90%之间。 这些转换器具有内部确定的工作频率、软启动时间和控制环路补偿，只需最少的外部元件即可实现众多功能。通道1的过流保护设定为3A，而通道2的过流保护级别可通过将引脚接地、连接到BP或悬空来选择。这些设定级别可用于为不需要两个输出满载能力的应用调整外部元件。 输出可以独立使能，也可以配置为实现比例或顺序启动时序。此外，两个输出也可以由不同电源供电。
商品特性
- 输入范围：4.5V至28V；输出电压范围：0.8V至输入电压的90%
- 输出电流高达2A
- 两种固定开关频率版本：TPS54283：300kHz；TPS54286：600kHz
- 两种可选的过流保护级别（输出2）
- 0.8V ±1.5%电压基准
- 2.1ms内部软启动
- 双PWM输出，相位相差180°
- 可通过单引脚选择比例或顺序启动模式
- 100mΩ内部高端MOSFET
- 电流模式控制
- 内部补偿
- 逐脉冲过流保护
- 148℃热关断保护
- 14引脚PowerPAD HTSSOP封装
应用领域
- 机顶盒
- 数字电视
- DSP消费电子产品电源
