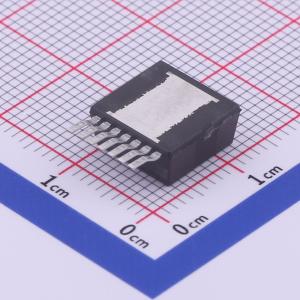

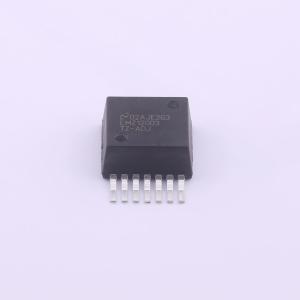

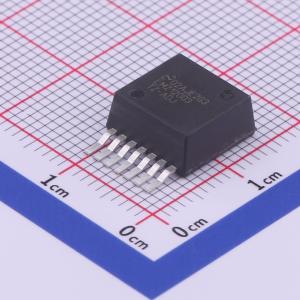

温馨提醒：图片仅供参考，商品以实物为准

LMZ12003TZ-ADJ/NOPB

最大输入电压为20 V的简易开关电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ12003 具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ12003TZ-ADJ/NOPB
商品编号: C527538
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.824克(g)

商品参数

商品概述

LMZ12003 SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达3A的负载，具备出色的电源转换效率、线性和负载调节能力以及输出精度。LMZ12003采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ12003可接受4.5V至20V的输入电压轨，并能提供低至0.8V的可调且高精度输出电压。LMZ12003仅需三个外部电阻和四个外部电容即可完成电源解决方案。LMZ12003是一款可靠且坚固的设计，具备以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出电流限制，且该器件允许在预偏置输出下启动。单个电阻可将开关频率调节至最高1MHz。

商品特性

集成屏蔽电感
简单的PCB布局
使用外部软启动电容和精密使能实现灵活的启动时序
防止浪涌电流和故障，如输入欠压锁定和输出短路
结温范围：-40℃至125℃
单个外露焊盘和标准引脚排列，便于安装和制造
为FPGA和ASIC提供快速瞬态响应
低输出电压纹波
引脚与以下器件兼容：
- LMZ14203/2/1（最大42V，3A、2A、1A）
- LMZ12003/2/1（最大20V，3A、2A、1A）
完全支持WEBENCH电源设计工具
最大总功率输出18W
最高3A输出电流
输入电压范围4.5V至20V
输出电压范围0.8V至6V
效率高达92%
在高环境温度下工作，无需降额散热
高效率可减少系统发热
低辐射发射（EMI），符合EN55022 B类标准
通过10V/m辐射抗扰度EMI测试标准EN61000 4 - 3

应用领域

5V和12V输入轨的负载点转换
对时间要求严格的项目
空间受限且有高散热要求的应用
负输出电压应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~20V
	输出电压精度	±1.5%
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	3A
	输出功率	18W

	属性	参数值
	转换效率	92%
	静态电流(Iq)	1mA
	纹波噪声	8mVp-p
	特性	短路保护；过压保护；欠压保护；过流保护；过热保护
	长度	9.85mm
	宽度	10.16mm
	工作温度	-40℃~+125℃
