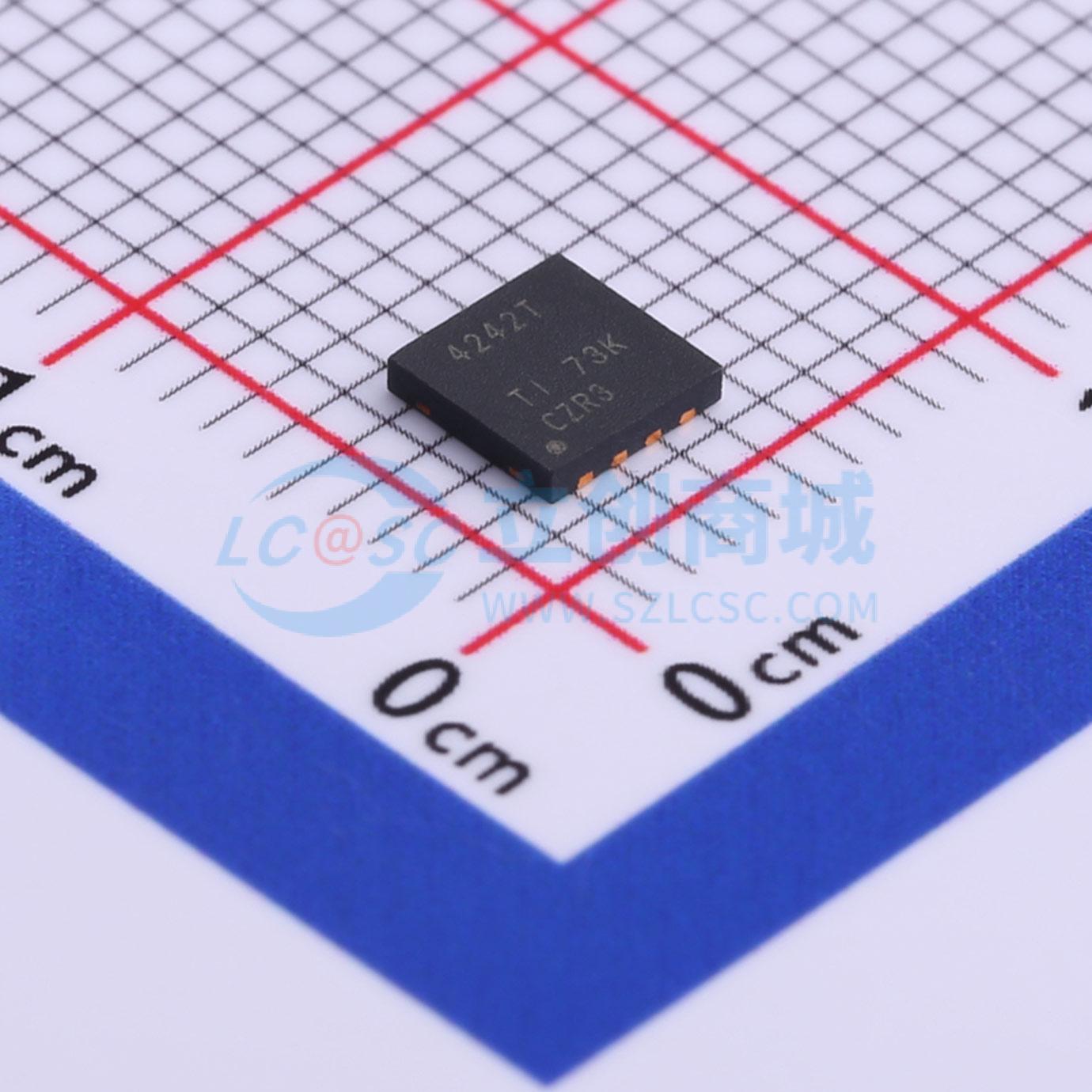

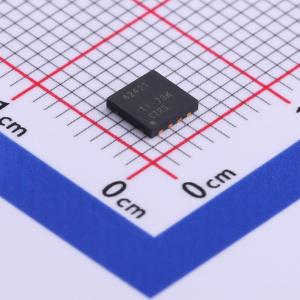

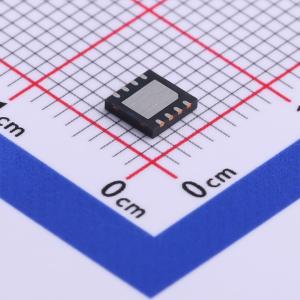

TL4242TDRJRQ1

描述: TL4242-Q1 汽车类可调节 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TL4242TDRJRQ1
商品编号: C527550
商品封装: SON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.156克(g)

商品概述

TL4242-Q1 设备是一种集成的可调恒流源，能够驱动高达500 mA的负载。可以通过外部电阻来调整输出电流水平。该设备设计用于在汽车应用的恶劣条件下为高功率LED（例如，OSRAM Dragon LA W57B）供电，从而实现恒定亮度和延长LED寿命。该设备采用DRJ（WSON）和KTT（TO-263）封装。保护电路可以防止过载、短路、反向极性和过热对设备造成损坏。该设备还为连接的LED提供反向极性保护以及高达45 V的过电压保护。

TL4242-Q1 设备集成了PWM输入，允许通过脉宽调制(PWM)调节LED亮度。PWM输入的高输入阻抗使得LED驱动器可以作为受保护的高端开关工作。

商品特性

通过汽车应用AEC-Q100测试指南，结果如下：
- 器件温度等级2：WSON封装的环境工作温度范围为-40℃至105℃
- 器件温度等级1：TO-263封装的环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级H1C
- 器件CDM ESD分类等级C3B
可调恒定电流高达500 mA（±5%）
宽输入电压范围高达42 V
低压降
开路负载检测
过温保护
短路保护
反向极性保护

应用领域

后灯
日间行车灯
雾灯
位置灯
内饰灯
刹车灯或尾灯

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	-
	通道数	1

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+105℃
