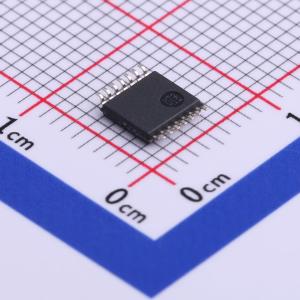

温馨提醒：图片仅供参考，商品以实物为准
TLV4313IPWR
适用于成本敏感型系统的低功耗、轨到轨输入/输出运算放大器
- 描述
- TLV4313 四路、5.5V、1MHz、低静态电流 (65μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV4313IPWR
- 商品编号
- C527552
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 26nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~2.75V | |
| 功能特性 | EMI滤波/RF抑制；ESD保护 |
商品概述
TLVx313是低功耗、轨至轨输入输出运算放大器，失调典型值为750μV，增益带宽为1MHz。TLVx313系列包含单通道TLV313、双通道TLV2313、四通道TLV4313，集低功耗与良好性能于一体，设计稳健耐用，经过优化适合低压工作，对需要平衡成本与性能的各类应用适用性强。
商品特性
- 面向成本敏感型系统的精密放大器
- 低静态电流，每通道65μA
- 宽电源电压范围：1.8V至5.5V
- 低噪声，1kHz时为26nV/√Hz
- 增益带宽为1MHz
- 轨到轨输入输出摆幅
- 低输入偏置电流：1pA
- 低失调电压，典型值为0.75mV
- 单位增益稳定
- 集成内部射频干扰(RFI)/电磁干扰(EMI)抑制滤波器
- 工作温度范围：-40℃至+125℃
- 过驱条件下不会出现反相
- 具备静电放电保护能力，人体模型(HBM)可达4kV
- 在高达100pF的容性负载条件下可稳定工作
- 适合源阻抗高达兆欧级的应用
- 不同型号对应多种封装：双通道TLV2313采用SOIC-8和VSSOP-8封装，四通道TLV4313采用TSSOP-14封装
应用领域
- 医疗和保健领域
- 健身和可穿戴电子产品
- 公用事业仪表计量（热量、水、能源）
- 楼宇自动化设备
- 点钞机
- 各类电池供电应用
