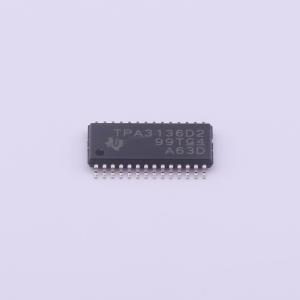

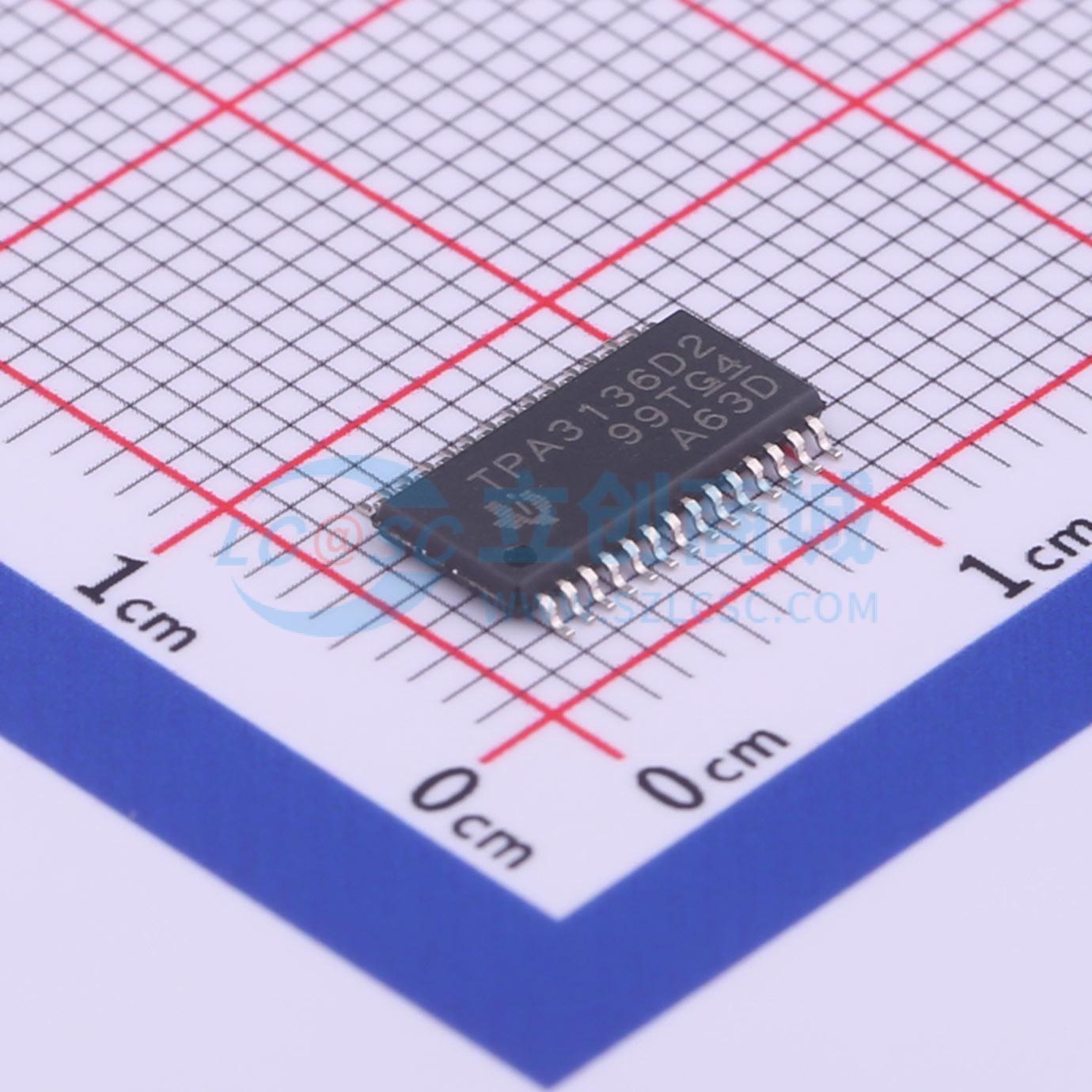

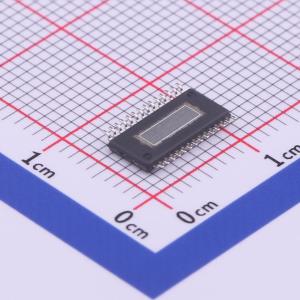

TPA3136D2PWPR

10W 无电感立体声 (BTL) D 类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3136D2 具有低 EMI 的 10W 立体声、20W 单声道、4.5V 至 14.4V、无电感器型、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3136D2PWPR
商品编号: C527556
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

TPA3136D2、TPA3136AD2器件是一款高效的D类音频功率放大器，可驱动桥接式立体声扬声器，每通道功率高达10 W，负载为6 Ω或8 Ω。

采用扩频控制方案的先进EMI抑制技术，可在输出端使用低成本的铁氧体磁珠滤波器，同时满足EMC要求，从而降低系统成本。TPA3136D2、TPA3136AD2器件不仅具备完善的短路和过载保护功能，其SpeakerGuard™扬声器保护电路还包括功率限制器和直流检测电路，可保护所连接的扬声器。直流检测以及引脚对引脚、引脚对地和引脚对电源的短路保护电路，可防止扬声器因生产过程中产生的输出直流和引脚短路而损坏。输出端还具备完善的对地、对PVCC以及输出端之间的短路保护。短路保护和热保护具备自动恢复功能。

TPA3136D2、TPA3136AD2器件能够驱动阻抗低至4 Ω的立体声扬声器。TPA3136D2、TPA3136AD2在8 Ω负载下效率高达90%，无需外部散热片，并且能够在两层PCB上输出全功率。

商品特性

在12 V电源供电、10% THD+N条件下，每通道可向6 Ω负载输出2 × 10 W功率
在13 V电源供电、10% THD+N条件下，每通道可向8 Ω负载输出2 × 10 W功率
D类工作模式效率高达90%（8 Ω负载），无需散热片
在1 W/4 Ω/1 kHz条件下，THD+N < 0.05%
宽电源电压范围，可在4.5 V（TPA3136AD2为8 V）至14.4 V之间工作
无电感工作模式
采用扩频技术，增强EMI性能
SpeakerGuard™扬声器保护功能，包括功率限制和直流保护
具备强大的引脚对引脚、引脚对地和引脚对电源的短路保护以及热保护
固定增益26 dB
单端或差分模拟输入
启动时无咔嗒声和爆音

应用领域

电视
蓝牙、无线扬声器
迷你扬声器
USB扬声器
消费类音频设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	10W×2@6Ω；10W×2@8Ω
	工作电压	4.5V~14.4V
	总谐波失真+噪声(THD+N)	0.06%

	属性	参数值
	静态电流(Iq)	40mA
	工作温度	-40℃~+85℃
	信噪比	102dB
	输入类型	单端；差分
	电源纹波抑制比(PSRR)	-65dB
	效率	90%
