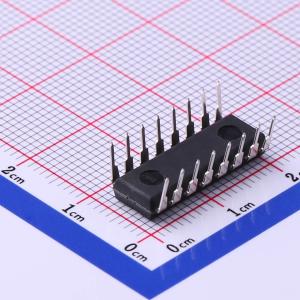

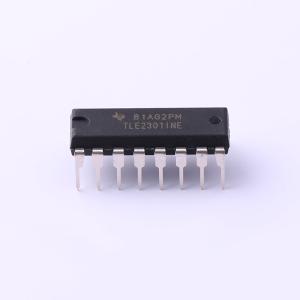

温馨提醒：图片仅供参考，商品以实物为准
TLE2301INE
TLE2301INE
- 描述
- TLE2301 Excalibur 三态输出宽带宽功率运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE2301INE
- 商品编号
- C527551
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 14V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 44nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 10mA | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -20V~-4.5V；4.5V~20V | |
| 功能特性 | 使能/关断功能 |
商品概述
TLE2301是一款功率运算放大器，可在高频下输出1 A的输出电流，总谐波失真极低。器件集成三态模式，可将输出级置于高阻抗状态，还可将电源电流降低至3.5mA以下。采用Excalibur工艺制作，可实现超过12V/μs的压摆率以及8MHz的增益带宽积，采用16引脚NE功率封装，相比标准双列直插封装具备更优的功率处理能力，器件的工作温度范围为-40℃到85℃的工业温度范围。
商品特性
- 高输出驱动能力，最小输出电流1 A
- 具备三态输出
- 典型增益带宽积为8MHz
- 总谐波失真低，典型值小于0.08
- 典型压摆率为12V/μs
- 采用AB类输出级
- 具备热关断功能
- 电源电压范围：VCC+最高22V，VCC-最低-22V
- 差分输入电压范围为±44V
- 25℃及以下温度下短路电流持续时间无限制
- 25℃自由空气温度下连续总功耗为2075 mW
- 85℃外壳温度下连续总功耗为4640 mW
- 工作自由空气温度范围为-40℃到85℃
- 工作外壳或虚拟结温范围为-40℃到150℃
- 存储温度范围为-65℃到150℃
- 引脚4、5、12和13连接至引线框架
应用领域
- 适用于市电遥测调制解调器实现信号变压器驱动器
- 适用于电机驱动器、音频电路等其他大电流场景
- 可用于市电线路驱动器电路
