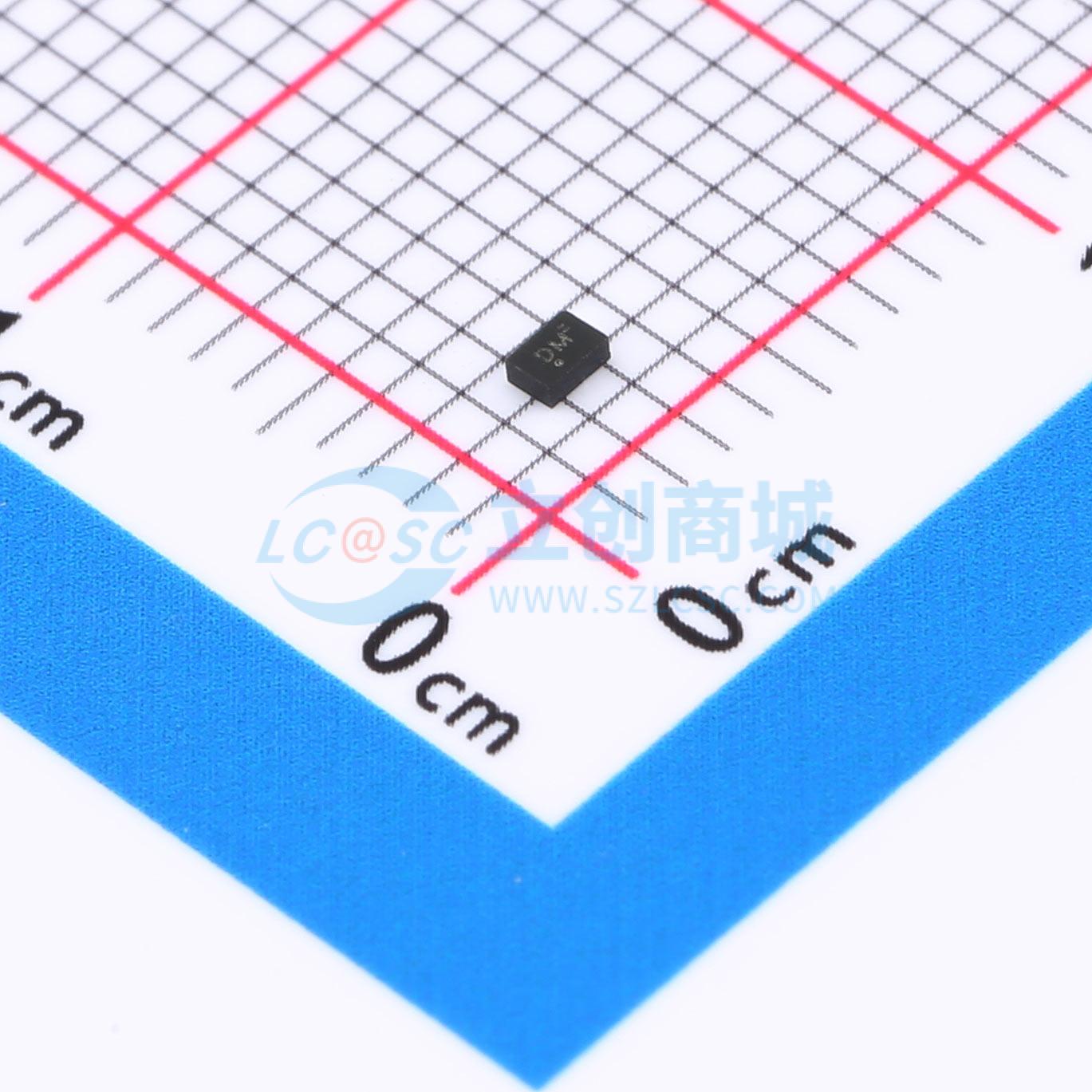

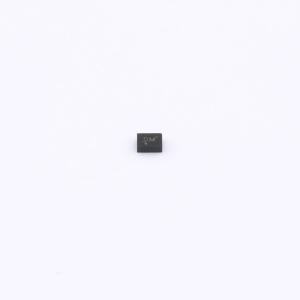

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G125DRYR
三态输出，单路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G125 具有三态输出的 1.65V 至 5.5V 单路缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G125DRYR
- 商品编号
- C527546
- 商品封装
- USON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.1ns@3.3V,15pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74LVC1G125是一款带三态输出的单总线缓冲门，该器件为带有输出使能端的单线路驱动器，当输出使能输入为高电平时，输出禁用；器件设计支持VCC 1.65V~5.5V的工作电压，属于CMOS器件，可在宽VCC工作范围内保持高输出驱动能力，同时维持较低的静态功耗；器件提供多种封装可选，包含尺寸为0.8mm×0.8mm的超小型DPW封装。
商品特性
- 提供面积0.64mm²的超小型DPW封装，引脚间距0.5mm
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持向下电平转换至VCC
- 3.3V条件下最大传输延迟tpd为3.7ns
- 低功耗，最大ICC为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- 静电放电保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- 电缆调制解调器端接系统
- 高速数据采集与生成
- 高压领域电机控制
- 电力线通信调制解调器
- 内置或外置固态硬盘
- 可扩展平台视频广播基础设施
- 基于IP的多格式转码器视频广播
- 视频通信系统
