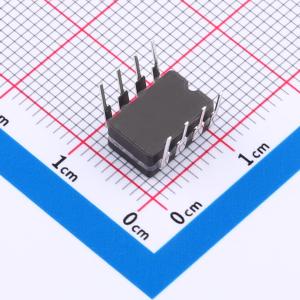

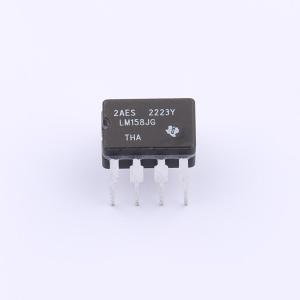

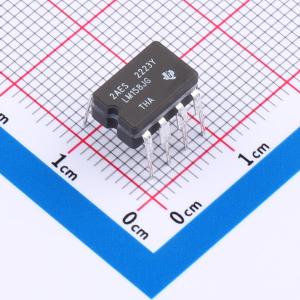

LM158JG

行业标准双路运算放大器

SMT扩展库

嘉立创SMT补贴

描述
LM158 双通道、30V、700kHz 运算放大器
品牌名称TI(德州仪器)
商品型号
LM158JG
商品编号
C527536
商品封装
CDIP-8
包装方式
管装
商品毛重
0.9克(g)

详细信息
文档
设计工具/软件

详细信息

系列说明
特性与应用

LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 ( 36V ) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移（ 300uV ，典型值）、对地共模输入范围和高差分输入电压能力。

LM358B 和 LM2904B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV ；LM358BA 和 LM2904BA 的最大值为 2mV ）和更低的静态电流（每个放大器为 300uA ，典型值）等增强型特性简化了电路设计。高 ESD（ 2kV ，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于更严苛、更具环境挑战性的应用。

LM358B 和 LM2904B 放大器采用微型封装（如 SOT23-8），以及行业标准封装（包括 SOIC、TSSOP 和 VSSOP）。

应用原理图

反相放大器增益计算公式

功能框图：LM358B、LM358BA、LM2904B、LM2904BA

布局示例

LMx58 和 LM2904 系列特性：

• 3V 至 36V 的宽电源电压范围（B、BA 版本）
• 静态电流：300uA/通道（B、BA 版本）
• 单位增益带宽为 1.2MHz（B、BA 版本）
• 共模输入电压范围包括接地，支持近地直接感测
• 25°C 时的最大输入失调电压为 2mV（BA 版本）
• 25°C 时的最大输入失调电压为 3mV（A、B 版本）
• 内部射频和 EMI 滤波器（B、BA 版本）
• 对于符合 MIL-PRF-38535 标准的产品，所有参数均经过测试，除非另有说明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

应用领域：

• 商用网络和服务器电源单元
• 多功能打印机
• 电源和移动充电器
• 电机控制：交流感应、有刷直流、无刷直流、高压、低压、永磁和步进电机
• 台式计算机和主板
• 室内外空调
• 洗衣机、烘干机和冰箱
• 交流逆变器、串式逆变器、中央逆变器和变频器
• 不间断电源
• 电子销售点系统
