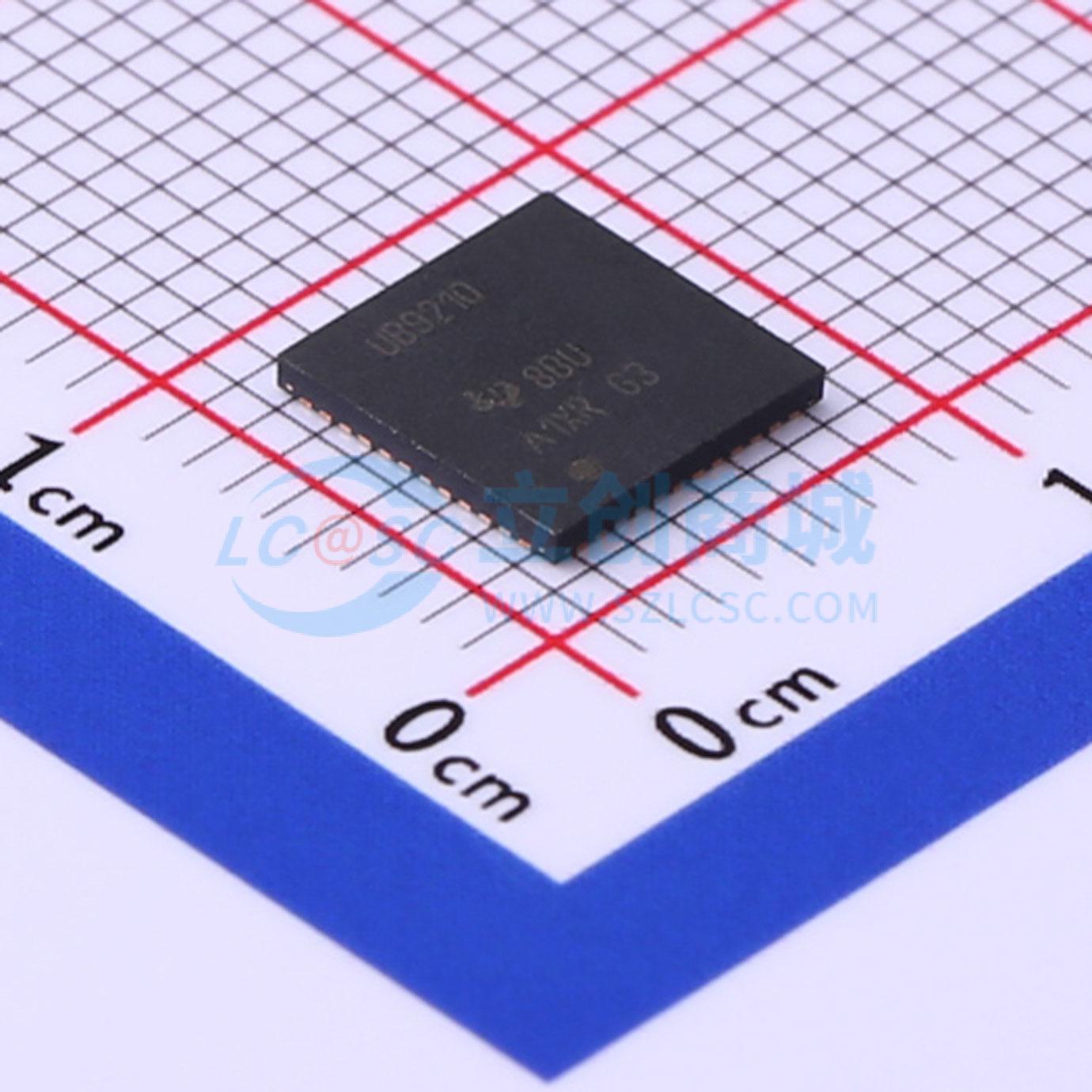

DS90UB921TRHSRQ1

DS90UB921-Q1 串行器与 DS90UB922-Q1、DS90UB926Q-Q1、DS90UB928QQ1、DS90UB948-Q1 或 DS90UB940-Q1 解串器配合使用，可为汽车显示和图像传感应用中的高速视频、音频和控制数据的并发传输提供完整的数字接口。 该芯片组非常适合 WVGA 和 HD 格式的汽车视频显示系统。DS90UB921-Q1 集成了嵌入式双向控制通道和低延迟 GPIO 控制。该芯片组可将并行接口转换为单对高速串行接口。串行总线方案 FPD-Link III 支持通过单链路进行高速视频数据的全双工传输和双向控制通信。通过单对差分线（或单根线）整合视频数据和控制信号，可减小互连尺寸和重量，同时消除偏斜问题并简化系统设计。 DS90UB921-Q1 串行器可嵌入时钟、对数据有效负载进行直流加扰和平衡处理，并将信号电平转换为高速低压差分（或单端）信号。最多 24 位数据会与视频控制信号一起进行串行化处理。 来自下游解串器的远程中断会镜像到本地输出引脚。

• 适用于汽车应用
• 通过 AEC-Q100 认证，结果如下：器件温度等级 2：环境工作温度范围为 -40℃ 至 +105℃
• 器件 HBM ESD 分类等级为 ±8kV
• 器件 CDM ESD 分类等级为 C6
• 支持扩展高清（1920x720p/60Hz）数字视频格式
• 支持 5 – 96MHz PCLK（STP 模式）
• 支持 15 – 96MHz PCLK（同轴模式）
• RGB888 + VS、HS 和 DE
• 并行 LVCMOS 视频输入
• 支持展频输入
• 4 个可选双向 GPIO 通道
• 双向控制接口通道
• 与 I²C 兼容的串行控制总线接口
• 可选 I²S 支持
• 交流耦合同轴电缆或 STP 互连最长可达 10 米
• 单 3.3V 供电，具备 1.8V 或 3.3V 兼容的 LVCMOS I/O 接口
• 带嵌入式时钟的直流平衡和加扰数据
• 内部模式生成
• 低功耗模式可将功耗降至最低
• 8kV ISO 10605 ESD 等级

• 汽车触摸屏显示器
• 汽车导航显示器
• 汽车仪表盘
