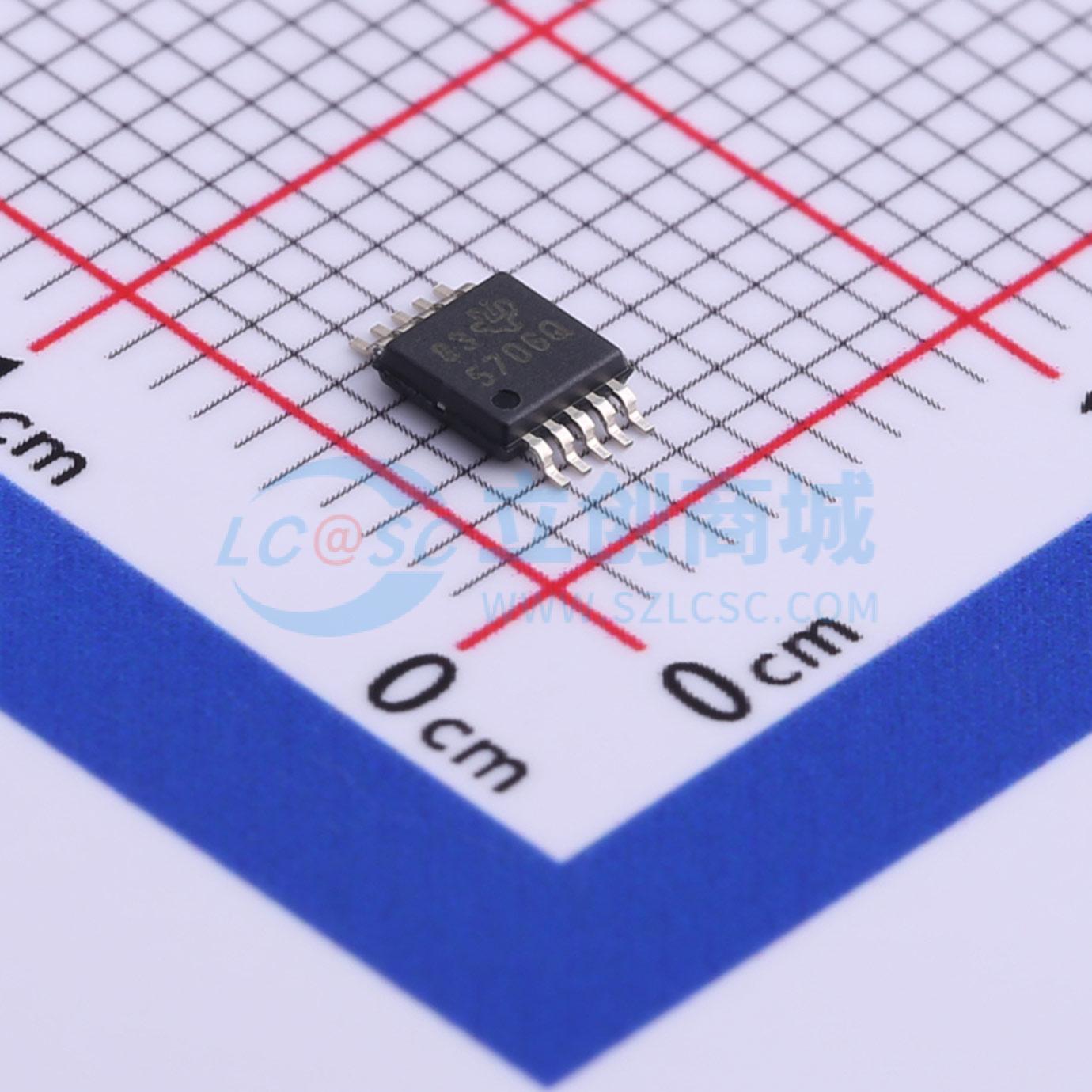

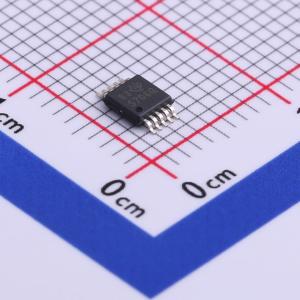

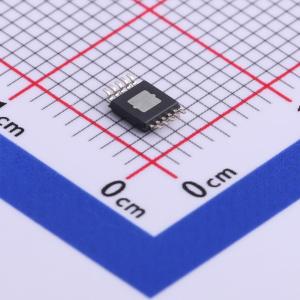

温馨提醒：图片仅供参考，商品以实物为准

TPS57060QDGQRQ1

60V 0.5A 降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS57060-Q1 是一款60V 0.5A降压型稳压器,具有集成的高侧MOSFET。该器件采用电流模式控制,提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳过模式降低了无负载时的调节输出电源电流。当使能引脚处于低电平时,关断电流减少至1.3 μA。输入电压范围为3.5V至60V,具有200 mΩ的高侧MOSFET。宽范围的开关频率允许效率和外部组件尺寸的优化。支持外部时钟同步,可调慢启动和排序功能。过载和过温保护功能确保了器件在过载条件下的安全性。
品牌名称: TI(德州仪器)
商品型号: TPS57060QDGQRQ1
商品编号: C527518
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.081克(g)

商品参数

商品概述

TPS57060-Q1器件是一款集成高端MOSFET的60-V、0.5-A降压稳压器。电流模式控制提供简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载、稳压输出电源电流降至116 μA。当使能引脚处于低电平时，关断电流降至1.3 μA。欠压锁定内部设定为2.5 V，但可通过使能引脚提高该值。输出电压启动斜坡由慢启动引脚控制，该引脚也可配置用于排序和跟踪。开漏电源正常信号表示输出电压在标称电压的92%至109%范围内。较宽的开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。 TPS57060-Q1器件提供10引脚热增强型MSOP-PowerPAD封装（DGQ）和VSON封装（DRC）。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：-40℃至+125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
3.5-V至60-V输入电压范围
200-mΩ高端MOSFET
采用脉冲跳跃节能模式控制方案，轻载时效率高
116-μA工作静态电流
1.3-μA关断电流
100-kHz至2.5-MHz开关频率
可与外部时钟同步
可调节慢启动/排序
欠压和过压电源正常输出
可调节欠压锁定（UVLO）电压和迟滞
0.8-V内部电压基准
由SwitcherPro软件工具提供支持

应用领域

12-V、24-V和48-V工业和商业低功率系统
汽车信息娱乐系统、主机、显示屏
导航、音频和仪表盘
汽车车身应用、暖通空调、无线充电
高级驾驶辅助系统（ADAS）、后视摄像头模块、盲点雷达
工业直流电源系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电压	800mV~58V
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	116uA
	开关管(内置/外置)	内置
	输出类型	可调
